KIA Cee'd: Fusibili

L'impianto elettrico di un veicolo è protetto dai danni dovuti a sovraccarico elettrico mediante fusibili.

Questo veicolo ha 3 (o 4) scatole fusibili, una posta nel pannello inferiore del cruscotto lato guida, le altre nel vano motore.

Se qualsiasi luce, accessorio o comando del veicolo non funziona, verificare il fusibile del relativo circuito. Se un fusibile è bruciato, il suo elemento interno risulta fuso.

Se il sistema elettrico non funziona, controllare per prima la scatola fusibili lato guida.

Sostituire sempre il fusibile bruciato con un altro di pari valore.

Prima di sostituire il fusibile bruciato, spostarsi in un posto sicuro, spegnere il motore e tutti i dispositivi elettrici, e scollegare il cavo negativo della batteria.

Se una volta sostituito il fusibile, questo interviene nuovamente, ciò indica la presenza di un'anomalia elettrica. Evitare di usare il sistema interessato; in una tale situazione si consiglia di consultare un concessionario autorizzato Kia.

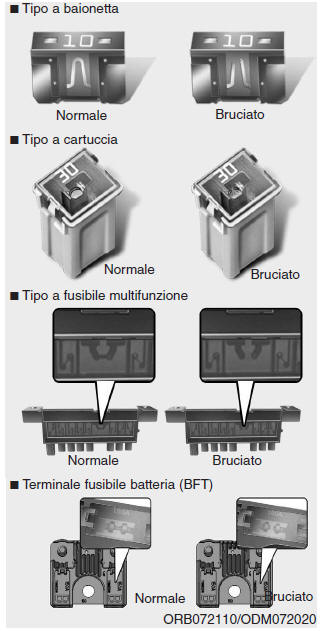

Vengono impiegati quattro tipi di fusibili: a baionetta per i bassi amperaggi, a cartuccia, terminale fusibile batteria e multifunzione per gli amperaggi elevati.

ATTENZIONE - Sostituzione fusibili

• Non sostituire un fusibile se non con un altro dello stesso valore.
• Un fusibile di capacità superiore potrebbe essere fonte di danni e di possibile incendio.
• Non installare un filo di ponte o un foglio di alluminio al posto del fusibile corretto anche se si tratta di una riparazione temporanea.

  Ciò può causare danni al cablaggio e possibilità di incendio.

• Non modificare o aggiungere cablaggi elettrici al veicolo arbitrariamente.

AVVERTENZA Non usare cacciaviti o qualsiasi altro oggetto metallico per togliere i fusibili dato che si può causare un corto circuito e danneggiare il sistema.

NOTA La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione.

AVVERTENZA

• Quando si sostituisce un fusibile o un relè bruciato con uno nuovo, verificare che il fusibile e il relè nuovi si fissino saldamente dentro i fermagli. Se il fusibile o il relè non è fissato saldamente, il cablaggio del veicolo e i dispositivi elettrici potrebbero danneggiarsi e incendiarsi.
• Non rimuovere i fusibili, i relè e i terminali fissati con bulloni o dadi. I fusibili, i relè e i terminali potrebbe non essere serrati a fondo e causare incedi. Se fusibili, relè e terminali fissati con bulloni o dadi si bruciano, si consiglia di consultare un concessionario autorizzato Kia.
• Non collegare altri oggetti che non siano fusibili o relè ai terminali dei fusibili/relè, ad esempio attuatori o cablaggi.

  Potrebbero verificarsi dei guasti nel contatto e il malfunzionamento dell'intero sistema.

• Non inserire cacciaviti o cablaggi aftermarket nel terminale originariamente designato esclusivamente per fusibili e relè. Il sistema elettrico e il cablaggio dell'interno del veicolo potrebbero danneggiarsi o bruciarsi a causa di un contatto difettoso.

• Sostituzione fusibili della scatola interna interno
• Interruttore fusibile
• Sostituzione fusibili della scatola nel vano motore
• Fusibile principale
• Fusibile multifunzione
• Pannello fusibili interno
• Pannello fusibili vano motore (per motore a benzina MPI, GDI)
• Pannello fusibili vano motore (per motore a benzina T-GDI)
• Pannello fusibili vano motore (per motore diesel)
• Pannello fusibili vano motore (Solo motore diesel)
