KIA Cee'd: Sistema di fissaggio per bagagli (Wagon) (se in dotazione)

Il sistema di fissaggio per bagagli fa in modo che i bagagli rimangano ben saldi.

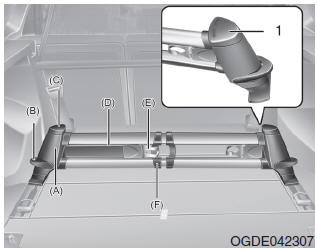

Barra di fissaggio integrata

• Inserire entrambi i montanti (A) della barra di fissaggio nelle aperture del binario.
• Per spostare la barra, mettere le mani ai lati dei montanti e spingere in basso la leva (B).
• Verificare che i montanti siano innestati in sede.
• Per rilasciare la cinghia, ruotare l'elemento superiore (C) verso sinistra o verso destra fino a quando si avverte il click.
• Ora è possibile tirare la cinghia (D), avvolgerla attorno ai bagagli per fissarli agganciandola al gancio (E) al centro della barra di fissaggio (F)
• Per bagagli ingombranti è possibile fissare entrambi i ganci tra loro.
• Per essere sicuri che la cinghia si blocchi, rimettere l'elemento superiore (C) nella posizione di blocco (1).

AVVERTENZA

• La barra di fissaggio deve essere montata e smontata con entrambi i montanti allo stesso tempo.
• Carico massimo:
  30 kg con una cinghia
  40 kg con due cinghie

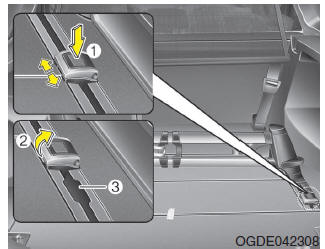

Applicazione del biscottino sul binario di guida

• Mettere il biscottino (A) nella posizione sul binario.
• Per spostare il biscottino, premere il pulsante (1) e muovere il biscottino lungo il binario.
• Verificare che il biscottino sia innestato in sede.
• Per fissare il bagagliaio, sollevare il gancio (2) al centro del vano bagagli.
• Ora è possibile fissare il bagaglio attaccano la cinghia al gancio.
• Il biscottino non può essere utilizzato nella posizione (3) in cui viene messo e tolto.

AVVERTENZA 30 kgf max. Per 1 biscottino

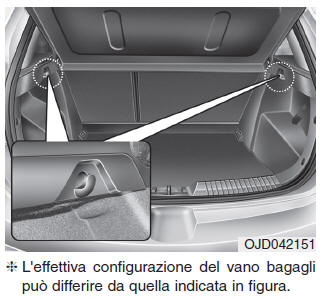

Gancio per borse della spesa

AVVERTENZA

• Non appendere borse di peso superiore a 3 kg. Il gancio si potrebbe danneggiare.
• Non appendere oggetti fragili quando si percorre una strada sconnessa perché si potrebbero rompere.
