Fiat Tipo: Cofano motore
APERTURA
Procedere come segue:

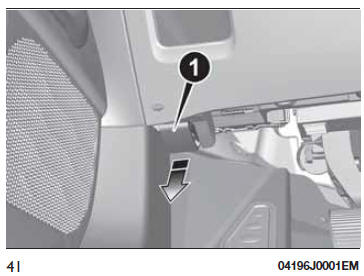

- tirare la leva 1 fig. 41, ubicata nella zona dei pedali lato guida, nel senso indicato dalla freccia;

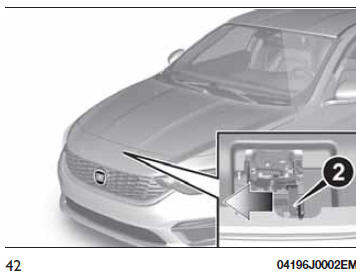

- agire sulla leva 2 fig. 42 nel senso indicato dalla freccia;

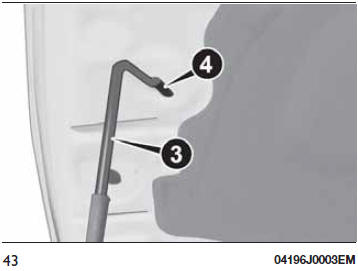

- sollevare il cofano e contemporaneamente liberare l'asta di sostegno 3 fig. 43 dal proprio dispositivo di bloccaggio, quindi inserirne l'estremità nella sede 4 del cofano motore.

AVVERTENZA Prima di sollevare il cofano accertarsi che i bracci dei tergicristalli non siano sollevati dal parabrezza e che il tergicristallo non sia in funzione.
CHIUSURA
Procedere come segue:
- tenere sollevato il cofano con una mano e con l’altra togliere l’asta 3 fig. 43 dalla sede 4 e reinserirla nel dispositivo di bloccaggio;
- abbassare il cofano a circa 40 centimetri dal vano motore, quindi lasciarlo cadere ed accertarsi, provando a sollevarlo, che sia chiuso completamente e non solo agganciato in posizione di sicurezza. In quest'ultimo caso non esercitare pressione sul cofano, ma risollevarlo e ripetere la manovra.
AVVERTENZA Verificare sempre la corretta chiusura del cofano, per evitare che si apra mentre si viaggia.
| ATTENZIONE Eseguire le operazioni solo
a vettura ferma.
L’errato posizionamento dell’asta di sostegno potrebbe provocare la caduta violenta del cofano. Effettuare il sollevamento del cofano utilizzando entrambe le mani. Prima di procedere al sollevamento accertarsi che i bracci del tergicristallo non risultino sollevati dal parabrezza, che la vettura sia ferma e che il freno di stazionamento sia inserito. Per ragioni di sicurezza il cofano deve essere sempre ben chiuso durante la marcia. Pertanto verificare sempre la corretta chiusura del cofano assicurandosi che il bloccaggio sia innestato. Se durante la marcia ci si accorge che il bloccaggio non è perfettamente innestato, fermarsi immediatamente e chiudere il cofano in modo corretto. |
