Fiat Tipo: Sostituzione lampada
INDICAZIONI GENERALI
- Prima di sostituire una lampada verificare che i relativi contatti non siano ossidati;
- sostituire le lampade bruciate con altre dello stesso tipo e potenza;
- dopo aver sostituito una lampada dei fari, verificarne sempre il corretto orientamento;
- quando una lampada non funziona, prima di sostituirla, verificare che il relativo fusibile sia integro: per l’ubicazione dei fusibili fare riferimento al paragrafo "Sostituzione fusibili" in questo capitolo.
AVVERTENZA Quando il clima è freddo o umido o dopo una pioggia battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori può appannarsi e/o formare gocce di condensa sul lato interno. Si tratta di un fenomeno naturale dovuto alla differenza di temperatura e di umidità tra interno ed esterno del vetro che tuttavia non indica un’anomalia e non compromette il normale funzionamento dei dispositivi di illuminazione. L’appannamento sparisce rapidamente accendendo le luci, a partire dal centro del diffusore, estendendosi progressivamente verso i bordi.

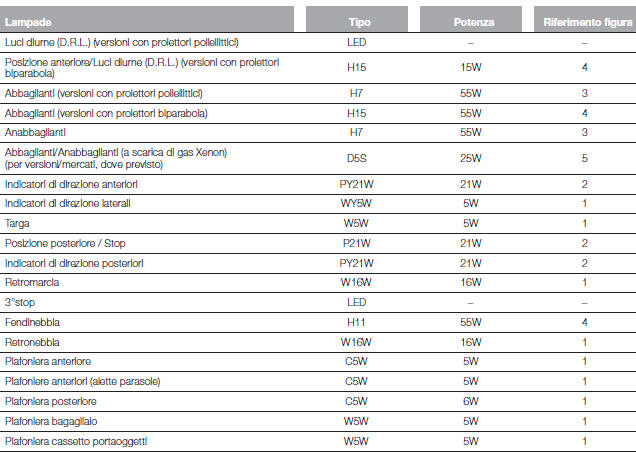

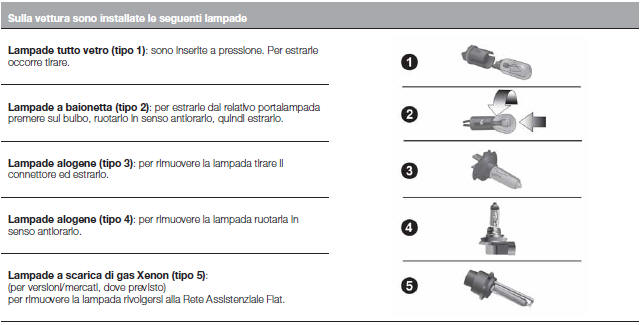

TIPI DI LAMPADE
SOSTITUZIONE DI UNA LAMPADA ESTERNA

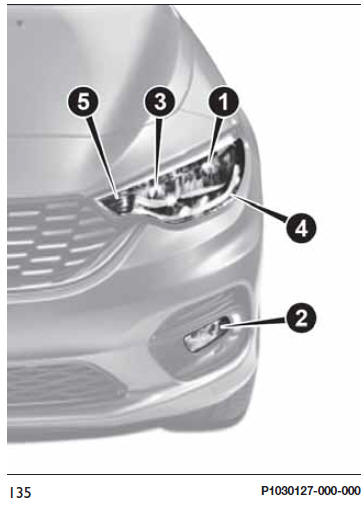

Versioni dotate di proiettori poliellittici Ubicazione lampade anteriori
- 1. Anabbaglianti
- 2. Fendinebbia
- 3. Abbaglianti
- 4. Luci diurne (D.R.L.)
- 5. Indicatori di direzione (frecce)
Anabbaglianti
Per sostituire la lampada 1fig. 135 procedere come segue:

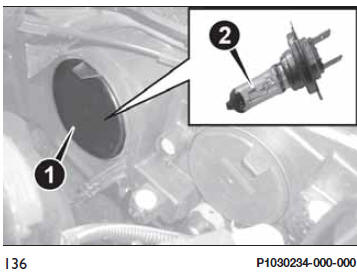

- operando dall'interno del vano motore, rimuovere il tappo di protezione in gomma 1 fig. 136;
- scollegare il connettore elettrico, quindi sganciare la molletta di ritegno;
- sostituire la lampada 2;
- ricollegare il connettore elettrico e ricollegare il gruppo lampadaconnettore nella propria sede;
- riagganciare la molletta di ritegno assicurandosi dell'avvenuto aggancio;
- riposizionare il tappo in gomma 1.
Abbaglianti Per sostituire la lampada 3 fig. 135 procedere come segue:

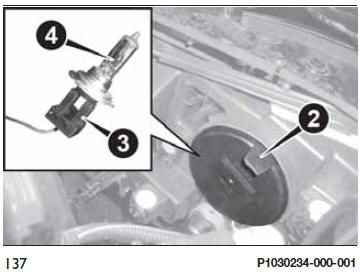

- operando dall'interno del vano motore, rimuovere il tappo di protezione in gomma 2 fig. 137;
- estrarre il gruppo lampadaconnettore elettrico;
- scollegare il connettore elettrico 3, quindi sostituire la lampada 4;
- reinserire il gruppo lampadaconnettore elettrico nella sede relativa assicurandosi del corretto bloccaggio.
Indicatori di direzione anteriori Per sostituire la lampada 5 fig. 135 procedere come segue:

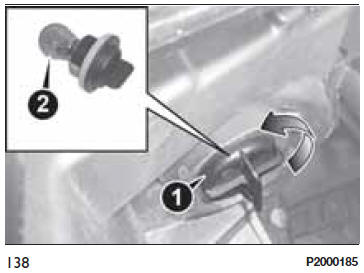

- ruotare di circa 1/4 di giro in senso antiorario il gruppo lampadaportalampada 1fig. 138, ed estrarlo;
- sostituire la lampada 2 esercitando leggera pressione su di essa (in senso assiale) e contemporaneamente ruotarla in senso antiorario ("montata a baionetta");
- reinserire il gruppo lampadaportalampada nella propria sede quindi, ruotare il gruppo 2 in senso orario assicurandosi dell'avvenuto bloccaggio.
Fendinebbia anteriori Per sostituire la lampada 2 fig. 135 procedere come segue:
- sterzare le ruote verso l'interno della vettura;

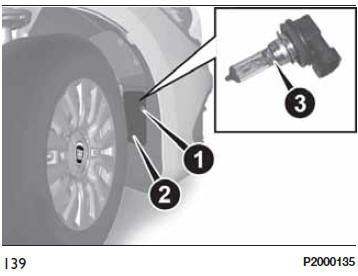

- utilizzando il cacciavite in dotazione, svitare la vite 1 fig. 139 e rimuovere lo sportello d'ispezione 2;
- ruotare di circa 1/4 di giro in senso antiorario il gruppo lampadaportalampada 3, ed estrarlo;
- scollegare il connettore elettrico quindi sostituire il gruppo completo;
- ricollegare il connettore elettrico al nuovo gruppo lampada-portalampada;
- inserire il gruppo nella sede relativa ruotandolo in senso orario ed assicurandosi del corretto bloccaggio;
- rimontare infine lo sportello di ispezione 1.
Luci diurne (D.R.L.) Le lampade delle luci diurne 4 fig. 135 sono a LED per aumentarne la loro durata nel tempo; non è prevista pertanto la loro sostituzione. Nel caso venga riscontrata qualche tipo di anomalia, rivolgersi alla Rete Assistenziale Fiat.
Indicatori di direzione laterali Per sostituire la lampada procedere come segue:

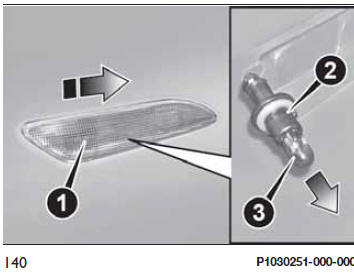

- agire sul trasparente 1 fig. 140 nel senso indicato dalla freccia, per comprimere la molletta interna, quindi sfilare il gruppo verso l'esterno; si raccomanda di agire con molta cautela per evitare il rischio di danneggiare la vernice della carrozzeria ;
- ruotare in senso antiorario il portalampada 2 quindi, estrarre la lampada 3 inserita a pressione e sostituirla;
- rimontare il portalampada 2 nel trasparente 1 ruotandolo in senso orario;
- rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna.
Versioni dotate di proiettori biparabola Ubicazione lampade anteriori
- Anabbaglianti
- Fendinebbia
- Abbaglianti / Diurne (D.R.L.)/ Posizioni
- Indicatore di direzione.

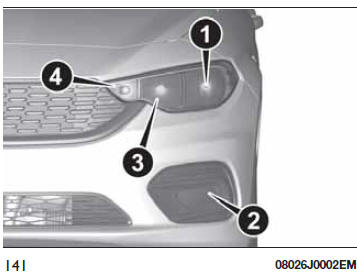

Luci Abbaglianti / Diurne (D.R.L.)/ Posizioni Per sostituire la lampada 3 fig. 141 procedere come segue:

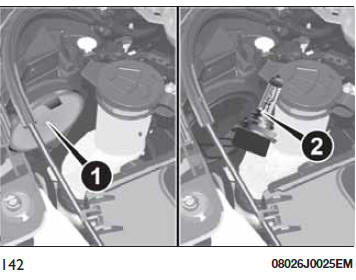

- operando dall'interno del vano motore, rimuovere il tappo in gomma 1 fig. 142;
- ruotare in senso antiorario il gruppo lampada-portalampada ed estrarlo;
- scollegare il connettore elettrico e sostituire il gruppo lampadaportalampada 2;
- ricollegare il connettore elettrico al nuovo gruppo;
- inserire il gruppo nella sede e ruotarlo in senso orario, assicurandosi che sia correttamente bloccato;
- riposizionare il tappo in gomma 1.
AVVERTENZA Effettuare l'operazione di sostituzione lampada solo con motore arrestato. Assicurarsi inoltre che il motore stesso sia freddo, per evitare il pericolo di ustioni.
Luci Anabbaglianti
Proiettore destro Per sostituire la lampada 1 fig. 141 procedere come segue:
- sterzare completamente le ruote verso l'interno della vettura;

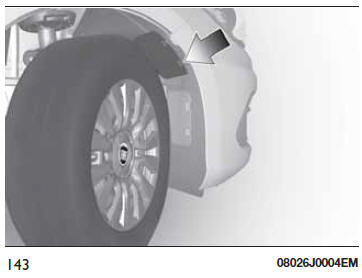

- agire sulle linguette indicate in fig. 143 e rimuovere lo sportello;
- rimuovere il tappo in gomma; scollegare il connettore elettrico;
- estrarre la lampada svincolandola dalle mollette di ritegno;
- sostituire la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedentemente descritto.
Proiettore sinistro
- operando dall'interno del vano motore, rimuovere il tappo in gomma della lampada dell'anabbagliante 1 fig. 141;
- estrarre la lampada svincolandola dalle mollette di ritegno;
- scollegare il connettore elettrico e sostituire la lampada 1 fig. 141;
- ricollegare il connettore elettrico alla nuova lampada;
- riposizionare il gruppo nell'apposita sede;
- riposizionare il tappo in gomma.
AVVERTENZA Effettuare l'operazione di sostituzione lampada solo con motore arrestato. Assicurarsi inoltre che il motore stesso sia freddo, per evitare il pericolo di ustioni.
Indicatori di direzione anteriori Per sostituire la lampada 4 fig. 141 procedere come segue:
- ruotare in senso antiorario il gruppo lampada-portalampada;
- sostituire la lampada montata a "baionetta";
- inserire successivamente il gruppo lampada-portalampada all'interno della sua sede e ruotarlo in senso orario, assicurandosi che sia correttamente bloccato.
Luci fendinebbia Per sostituire le lampade procedere come segue:
- sterzare completamente le ruote verso l'interno della vettura;
- utilizzando il cacciavite in dotazione, svitare le viti 1 fig. 139 e rimuovere lo sportello d'ispezione 2;

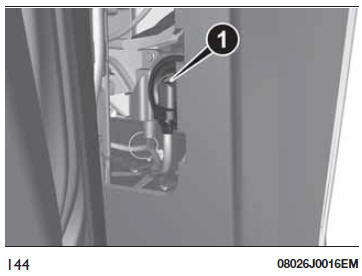

- ruotare in senso antiorario il gruppo lampada-portalampada 1 fig. 144 e sfilarlo verso l'esterno;
- scollegare il connettore elettrico;
- ricollegare il connettore al nuovo gruppo: quindi inserirlo ruotandolo in senso orario, assicurandosi del corretto bloccaggio;
- rimontare infine lo sportello di ispezione.
Indicatori di direzione laterali Per sostituire la lampada procedere come segue:

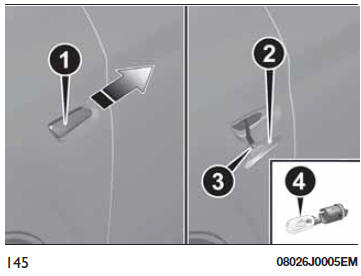

- agire sul trasparente 1 fig. 145 in modo da comprimere la molletta interna 2, quindi sfilare il gruppo verso l’esterno;
- ruotare in senso antiorario il portalampada 3, estrarre la lampada 4 inserita a pressione e sostituirla;
- rimontare il portalampada 3 nel trasparente ruotandolo in senso orario;
- rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna 2.

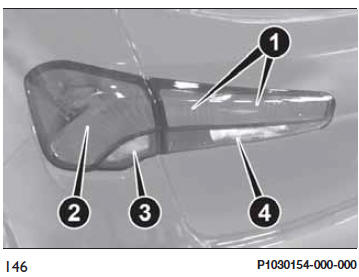

Versioni dotate di proiettori a scarica di gas Xenon Luci abbaglianti / anabbaglianti (per versioni/mercati, dove previsto) Per la sostituzione di queste luci rivolgersi alla Rete Assistenziale Fiat.
- Posizioni
- Posizioni / Stop
- Indicatore di direzione
- Retromarcia
Gruppo ottico su portellone posteriore Posizioni e retromarcia Per sostituire una o più lampade, procedere come segue:
- aprire il portellone posteriore e mediante l'utilizzo del cacciavite in dotazione rimuovere lo sportello di ispezione 1 fig. 147 montato a pressione ;
- scollegare il connettore elettrico centrale;

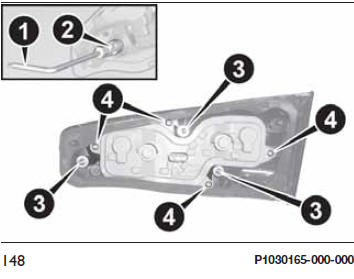

- mediante l'utilizzo della chiave ad "L" 1 fig. 148 e della relativa boccola esagonale 2, fornite in dotazione, svitare i tre dadi di fissaggio 3 e rimuovere il gruppo trasparente dal portellone;
- svitare le quattro viti 4 fig. 148 ed estrarre il portalampade;

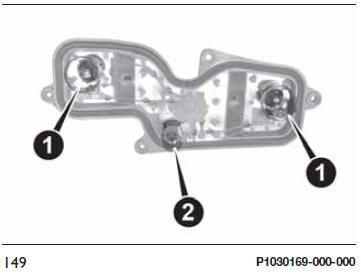

- per sostituire le lampade delle luci di posizione 1 fig. 149 esercitare leggera pressione sulla lampada stessa (in senso assiale) e contemporaneamente ruotarla in senso antiorario ("montata a baionetta");
- per sostituire la lampada della luce retromarcia 2 sfilare semplicemente la lampada tutto vetro dal relativo portalampada;
- a sostituzione avvenuta, rimontare il portalampade sul gruppo trasparente ed avvitare nuovamente le viti 4 fig. 148;
- rimontare il gruppo sul portellone e, mediante l'utilizzo della chiave ad "L" fornita in dotazione 1 e della relativa boccola esagonale 2, avvitare a fondo i tre dadi di fissaggio 3;

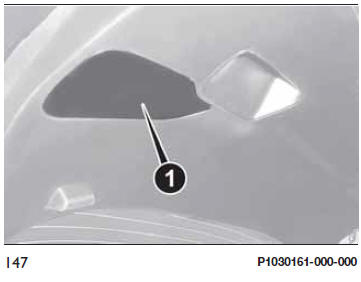

- rimontare infine lo sportello di ispezione 1 fig. 147 verificandone il corretto aggancio.
Gruppo ottico su carrozzeria Posizione/Stop e indicatore di direzione Per sostituire una o più lampade, procedere come segue:

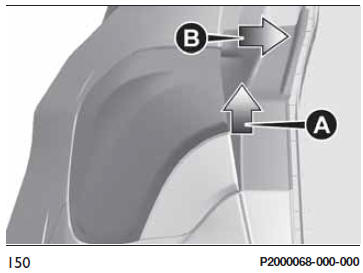

- aprire il portellone posteriore e rimuovere la modanatura, montata a pressione sulla carrozzeria, spostandola verso l’alto A e successivamente verso l'interno B come indicato in fig. 150;

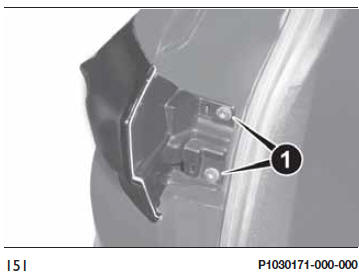

- mediante l'utilizzo della chiave ad "L" 1 fig. 148, fornita in dotazione, svitare le due viti 1 fig. 151 ed estrarre il gruppo ottico;

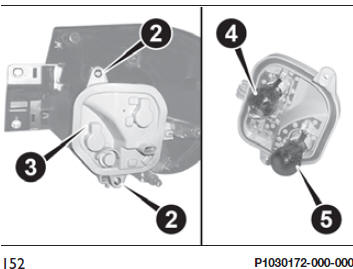

- scollegare il connettore elettrico e svitare le due viti 2 fig. 152 quindi, rimuovere il portalampade 3;
- per sostituire la lampada desiderata, esercitare leggera pressione sulla stessa (in senso assiale) e contemporaneamente ruotarla in senso antiorario ("montata a baionetta"): 4 - luce posizione/Stop, 5 - indicatore di direzione;
- a sostituzione avvenuta rimontare il portalampade sul trasparente ed avvitare le due viti 2;
- collegare il connettore elettrico, montare il gruppo trasparente sulla carrozzeria ed avvitare le due viti 1 fig. 151 mediante l'utilizzo della chiave ad "L" 1;
- montare la modanatura esercitando leggera pressione su di essa fino ad avvertire il corretto aggancio alla carrozzeria quindi, chiudere il portellone.
Luci 3 ° stop Le lampade delle luci 3° stop sono a LED per aumentarne la loro durata nel tempo; non è prevista pertanto la loro sostituzione. Nel caso venga riscontrata qualche tipo di anomalia, rivolgersi alla Rete Assistenziale Fiat
Luci retronebbia Per la sostituzione delle lampade delle luci retronebbia, procedere come segue:

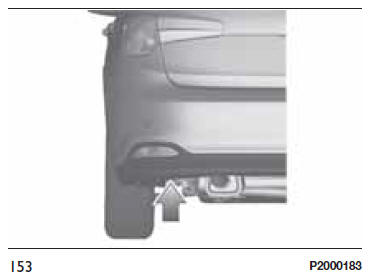

- accedere al portalampada attraverso la parte inferiore del paraurti posteriore fig. 153;

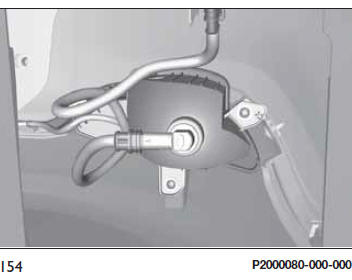

- ruotare in senso antiorario il portalampada, estrarre la lampada e sostituirla fig. 154;
- rimontare il portalampada ruotandolo in senso orario.
Si consiglia di rivolgersi alla Rete Assistenziale Fiat per la sostituzione della lampada.
Luci targa Per sostituire le lampade procedere come segue:

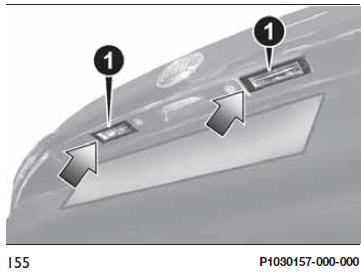

- mediante l'utilizzo del cacciavite in dotazione, rimuovere il gruppo trasparente 1 fig. 155;

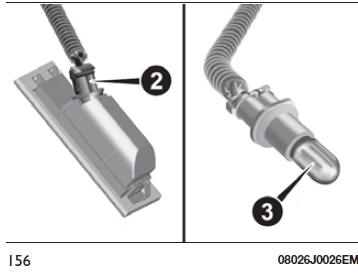

- ruotare in senso antiorario il portalampade 2 fig. 156, estrarre la lampada 3 e sostituirla;
- rimontare il gruppo trasparente esercitando leggera pressione sullo stesso.
NOTA Prima di effettuare la rimozione del gruppo trasparente, assicurarsi di proteggere (ad es. con un panno) la punta del cacciavite, in modo da non danneggiare il trasparente stesso.
ATTENZIONE Modifiche o riparazioni
dell'impianto elettrico eseguite in modo non corretto e senza
tenere conto delle caratteristiche tecniche dell'impianto, possono
causare anomalie di funzionamento con rischi di incendio.
Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro. Effettuare l'operazione di sostituzione lampade solo con motore arrestato ed in posizione che non costituisca pericolo per il traffico e ne permetta la sostituzione in sicurezza (vedere quanto descritto nel paragrafo "In sosta"). Assicurarsi inoltre che il motore sia freddo, per evitare il pericolo di ustioni. Prima di procedere con la sostituzione della lampada attendere che i condotti di scarico si raffreddino: PERICOLO DI USTIONI! |
AVVERTENZA Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il bulbo con un panno inumidito di alcool e lasciare asciugare. |
