Renault Megane: Fusibili
Scatola dei fusibili
In caso di mancato funzionamento di un apparecchio elettrico, verificate lo stato dei fusibili.

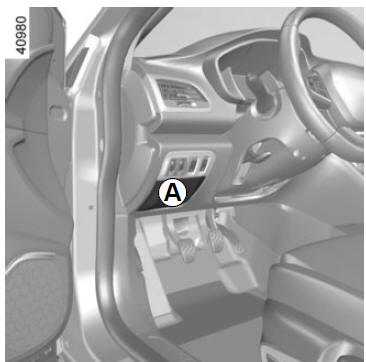

Sganciate lo sportellino A.
A seconda della normativa locale o per precauzione: procuratevi presso un Rappresentante del marchio una scatola di emergenza contenente una serie di lampadine e di fusibili di ricambio.
Per individuare i fusibili, aiutatevi con l'etichetta di assegnazione dei fusibili situata sul retro dello sportellino A.
La sostituzione di alcuni fusibili richiede l'intervento di un professionista qualificato; questi fusibili non figurano sull'etichetta.
Intervenite unicamente sui fusibili raffigurati sull'etichetta.
Verificate il fusibile interessato e sostituitelo, se necessario, con un fusibile assolutamente dello stesso amperaggio di quello d'origine.Un fusibile con un amperaggio troppo elevato può causare un surriscaldamento del circuito elettrico (rischio d'incendio) nel caso di funzionamento scorretto di un equipaggiamento.

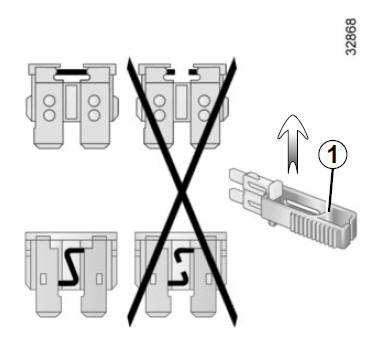

Pinza 1
Estraete il fusibile usando la pinza 1, situata sul retro dello sportellino A.
Per staccarlo dalla pinza, fatelo scivolare lateralmente.
Si raccomanda di non utilizzare le posizioni libere dei fusibili.
Destinazione dei fusibili (la presenza dei fusibili dipende dal livello di equipaggiamento del veicolo)
Simbolo | Destinazione |
![]() |
Lavavetri |
![]() |
Non utilizzata |
![]() |
Accendisigari anteriore, presa accessori anteriore e posteriore seconda fila |
![]() |
Non utilizzata |
![]() |
Sbrinamento dei retrovisori |
![]() |
Luci di stop, centralina dell'abitacolo |
![]() |
Freno di stazionamento |
![]() |
Amplificatore aggiuntivo |
![]() |
Autoradio, schermo multifunzione, prese accessori multimediali, comando del freno di stazionamento |
![]() |
Centralina dell'abitacolo, tergivetro posteriore, luci fendinebbia posteriori |
![]() |
Presa sistema di traino |
![]() |
Non utilizzata |
![]() |
Presa diagnosi, allarme acustico |
![]() |
Avvisatore acustico |
![]() |
Quadro della strumentazione, illuminazione dei comandi del cruscotto |
![]() |
Chiusura delle parti apribili, comando di apertura e chiusura del bagagliaio |
![]() |
Indicatori di direzione, luci di segnalazione pericolo |
![]() |
Prese USB posteriori sulla console |
