Toyota Prius: Airbag SRS
Gli airbag SRS si gonfiano quando il veicolo subisce alcuni tipi di impatti violenti che potrebbero causare lesioni significative agli occupanti.
Insieme alle cinture di sicurezza, contribuiscono a ridurre il rischio di lesioni gravi, anche letali.

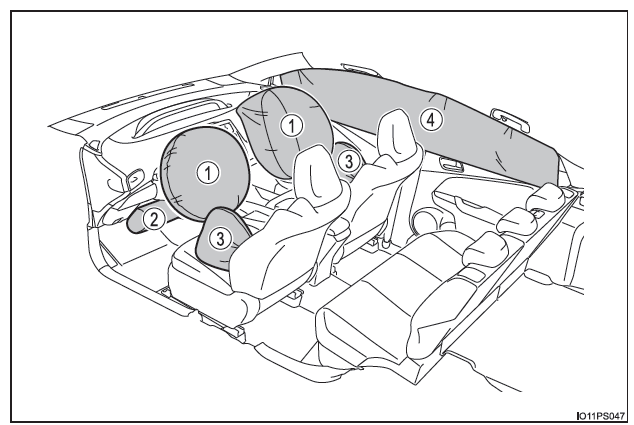

Airbag SRS anteriori
- Airbag SRS lato conducente e passeggero anteriore
Contribuiscono a proteggere la testa e il torace del conducente e del passeggero anteriore dagli urti contro componenti interni - Airbag SRS per le ginocchia
Contribuisce a proteggere il conducente
Airbag SRS laterali ed airbag SRS laterali a tendina
- Airbag SRS laterali
Contribuiscono a proteggere il torace degli occupanti dei sedili anteriori - Airbag SRS laterali a tendina
Contribuiscono a proteggere principalmente la testa degli occupanti dei sedili esterni

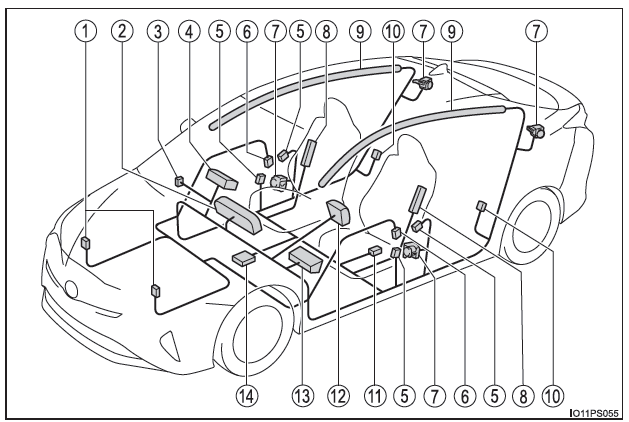

Componenti del sistema airbag SRS
- Sensori di collisione frontale
- Spia di allarme SRS e spia "PASSENGER AIRBAG"
- Interruttore di inserimento/disinserimento manuale airbag
- Airbag passeggero anteriore
- Sensori di collisione laterale (anteriori)
- Sensori collisione laterale (portiera anteriore)
- Pretensionatori e limitatori di forza cinture di sicurezza
- Airbag laterali
- Airbag laterali a tendina
- Sensori di collisione laterale (posteriori)
- Sensore di posizione sedile conducente
- Airbag conducente
- Airbag per le ginocchia conducente
- Gruppo sensori airbag
I principali componenti del sistema airbag SRS sono quelli illustrati sopra. Il sistema airbag SRS è controllato dal gruppo sensori airbag. Quando entrano in funzione gli airbag, una reazione chimica nei dispositivi di gonfiaggio airbag provoca istantaneamente la generazione di un gas non tossico che riempie il cuscino degli airbag, limitando così il movimento degli occupanti.
AVVISO
■ Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
L'inosservanza può essere causa di lesioni gravi, anche letali.
- Il conducente e tutti i passeggeri del veicolo devono indossare
correttamente le cinture
di sicurezza.
Gli airbag SRS sono dispositivi supplementari che devono essere utilizzati insieme alle cinture di sicurezza.
- L'airbag SRS lato conducente entra in funzione con una forza
considerevole e
potrebbe causare lesioni gravi, anche letali, qualora il conducente si
trovasse molto
vicino all'airbag stesso.
Poiché la zona di rischio dell'airbag conducente è rappresentata dai primi 50 - 75 mm di gonfiaggio, si ottiene un buon margine di sicurezza stando a una distanza di 250 mm dall'airbag conducente. Questa distanza è misurata tra il centro del volante e lo sterno del conducente. Se si siede a una distanza inferiore ai 250 mm dall'airbag, è possibile modificare la posizione di guida in vari modi:
- Arretrare il più possibile il sedile in una posizione che consenta comunque di raggiungere agevolmente i pedali.
- Reclinare leggermente lo schienale del sedile. Sebbene ciò dipenda dal tipo di veicolo, generalmente è possibile raggiungere la distanza di 250 mm anche con il sedile del conducente completamente avanzato, semplicemente reclinando lievemente lo schienale del sedile. Qualora, reclinando lo schienale del sedile, risultasse compromessa la visione della strada, sedere più in alto sul sedile sistemando sotto di sé un cuscino non scivoloso oppure alzare il sedile, se il veicolo è dotato di questa funzione.
- Se il volante è regolabile, inclinarlo verso il basso. Così facendo si rivolgerà l'airbag verso il torace anziché verso la testa e il collo.
Il sedile dovrebbe essere regolato come indicato sopra, mantenendo nel contempo un perfetto controllo dei pedali e del volante e una perfetta visione dei comandi sul pannello strumenti.
- L'airbag SRS passeggero anteriore entra in funzione anch'esso con una forza considerevole, e potrebbe causare lesioni gravi, anche letali, qualora il passeggero anteriore si trovasse molto vicino all'airbag. Il sedile passeggero anteriore deve essere il più lontano possibile dall'airbag con lo schienale regolato in modo che il passeggero anteriore mantenga una posizione eretta.
- Se un bambino o un neonato non viene fatto sedere in modo corretto, ovvero se i sistemi di sicurezza sono utilizzati in modo improprio, l'entrata in funzione dell'airbag può essere causa di lesioni gravi, anche letali. I neonati o i bambini che sono troppo piccoli per poter indossare le cinture di sicurezza devono essere trattenuti con un apposito sistema di sicurezza per bambini. Toyota raccomanda vivamente di far sedere e assicurare correttamente i bambini e i neonati sui sedili posteriori del veicolo. Per i bambini e i neonati i sedili posteriori sono più sicuri del sedile del passeggero anteriore.
AVVISO
■ Precauzioni relative agli airbag SRS

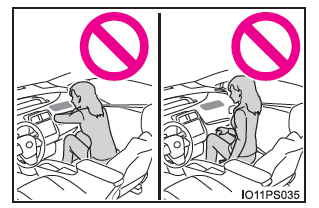

- Non sedersi sul bordo del sedile né appoggiarsi al cruscotto.

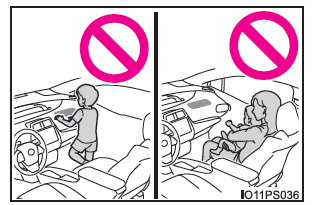

- Non permettere che un bambino stia davanti al gruppo airbag SRS passeggero anteriore o sieda sulle ginocchia del passeggero anteriore.
- Non lasciare che l'occupante del sedile anteriore tenga oggetti sulle ginocchia.

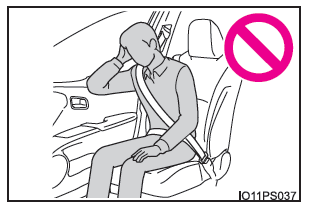

- Non appoggiarsi alla portiera, al longherone laterale del tetto o ai montanti anteriore, laterale e posteriore.

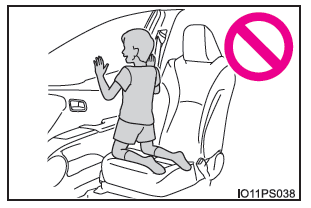

- Non consentire a nessuno di inginocchiarsi sul sedile del passeggero verso la portiera o di sporgere la testa o le mani fuori dal veicolo.
AVVISO
■ Precauzioni relative agli airbag SRS

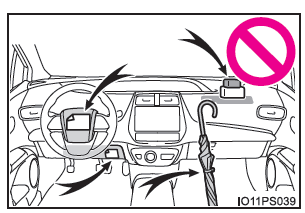

- Non fissare o appoggiare alcun oggetto su
aree quali il cruscotto, l'imbottitura del
volante e la parte inferiore del pannello strumenti
lato conducente.
Questi oggetti possono diventare come proiettili in caso di entrata in funzione degli airbag SRS lato conducente, lato passeggero anteriore e per le ginocchia.

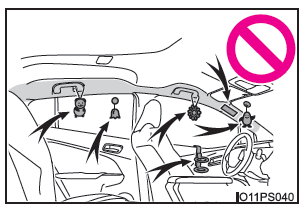

- Non attaccare alcun oggetto in aree quali porte, parabrezza, finestrini laterali, montanti anteriori o posteriori, longheroni laterali del tetto e maniglie di assistenza.
- Non appendere attaccapanni o altri oggetti rigidi ai ganci appendiabiti. Tutti questi oggetti potrebbero essere proiettati e causare lesioni gravi, anche letali, in caso di entrata in funzione degli airbag SRS laterali a tendina.
- Se è presente un coperchio in vinile nell'area di apertura dell'airbag SRS per le ginocchia, rimuoverlo.
- Non utilizzare accessori per il sedile che ricoprano le parti interessate dal gonfiaggio degli airbag SRS laterali per evitare che interferiscano con il gonfiaggio in caso di attivazione. Questi accessori potrebbero impedire agli airbag laterali di attivarsi correttamente, potrebbero disattivare il sistema o provocare l'entrata in funzione involontaria degli airbag laterali, con lesioni gravi, anche letali, per le persone.
- Non colpire né esercitare pressioni elevate nella zona dei componenti
degli airbag
SRS o delle portiere anteriori.
Ciò potrebbe causare un funzionamento difettoso degli airbag SRS.
- Non toccare alcun componente degli airbag SRS subito dopo l'entrata in funzione (gonfiaggio) di questi, per evitare ustioni.
AVVISO
■ Precauzioni relative agli airbag SRS
- In caso di difficoltà di respirazione successivamente all'entrata in
funzione degli airbag
SRS, aprire la portiera o il finestrino laterale per consentire l'ingresso
di aria
esterna o scendere dal veicolo, se questo è possibile in condizioni di
sicurezza.
Non appena possibile, rimuovere mediante lavaggio ogni residuo, per evitare irritazioni cutanee.
- Se le aree in cui sono riposti gli airbag SRS, come l'imbottitura del volante e i rivestimenti dei montanti anteriori e posteriori, sono danneggiate o fissurate, farle sostituire presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ Modifica e smaltimento dei componenti del sistema airbag SRS
Non smaltire alcunché dal veicolo né effettuare nessuna delle seguenti modifiche senza aver prima consultato un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato. Gli airbag SRS possono funzionare in modo difettoso o attivarsi (gonfiarsi) accidentalmente, causando lesioni gravi, anche letali.
- Installazione, rimozione, smontaggio e riparazione degli airbag SRS
- Riparazioni, modifiche, rimozione o sostituzione del volante, del pannello strumenti, del cruscotto, dei sedili e della relativa imbottitura, dei montanti anteriori, laterali e posteriori, dei longheroni laterali del tetto, dei pannelli delle portiere anteriori, del rivestimento delle portiere anteriori o degli altoparlanti delle portiere anteriori
- Modifiche del pannello delle portiere anteriori (ad esempio praticandovi un foro)
- Riparazioni o modifiche del passaruota anteriore, del paraurti anteriore o del fianco dell'abitacolo
- Montaggio di una protezione della griglia (bull bar, kangaroo bar o simile), lame spazzaneve o verricelli
- Modifiche al sistema di sospensioni del veicolo
- Installazione di dispositivi elettronici come radio mobili bidirezionali (trasmettitore a radiofrequenza) e lettori CD
- Modifiche al veicolo per persone disabili
■ Se entrano in funzione gli airbag SRS (si gonfiano)
- Gli airbag SRS possono causare leggere abrasioni, ustioni, ecchimosi e simili a causa dell'attivazione (gonfiaggio) a velocità molto elevata da parte dei gas caldi.
- Si verifica l'emissione di un forte rumore e di polvere bianca.
- Per alcuni minuti è possibile che raggiungano temperature elevate alcuni componenti del modulo airbag (mozzo del volante, copertura airbag e dispositivo di gonfiaggio airbag) oltre ai sedili anteriori e a parti dei montanti anteriori e posteriori e ai longheroni laterali del tetto. Lo stesso airbag potrebbe essere caldo.
- Il parabrezza potrebbe incrinarsi.
- Veicoli con ERA-GLONASS: in caso di attivazione degli airbag SRS, il
sistema è progettato
per inviare una chiamata di emergenza* al PSAP (Public Safety Answering
Point, Centro di assistenza sicurezza pubblica), segnalando la posizione del
veicolo
(senza necessità di premere il pulsante "SOS") e un addetto cercherà di
mettersi in
contatto con gli occupanti per valutare il livello di emergenza e
l'assistenza richiesta.
Se gli occupanti non sono in grado di comunicare, l'addetto gestirà automaticamente la chiamata come un'emergenza e attiverà i necessari servizi di emergenza.
*: in alcuni casi, la chiamata non può essere effettuata.
■ Condizioni di apertura airbag SRS (airbag SRS anteriori)
- Gli airbag SRS anteriori si aprono in caso di impatto che superi il
livello di soglia
impostato (il livello di forza corrispondente a uno scontro frontale a 20 -
30 km/h circa
contro una parete fissa che non si possa né muovere né deformare).
Tuttavia, la velocità di soglia risulterà notevolmente superiore nelle seguenti situazioni:
- Se il veicolo entra in collisione con un oggetto, quale un veicolo parcheggiato o un cartello stradale, che si può muovere o deformare nell'urto
- Se il veicolo è coinvolto in una collisione con incuneamento, come nel caso di una collisione in cui la parte anteriore del veicolo si "incunea" o si infila sotto il pianale di un autocarro
- A seconda del tipo di collisione, è possibile che si attivino solo i pretensionatori cinture di sicurezza.
■ Condizioni di apertura airbag SRS (airbag SRS laterali e laterali a tendina)
- Gli airbag SRS laterali e laterali a tendina si aprono in caso di impatto che superi il livello di soglia impostato (il livello di forza corrispondente alla forza d'impatto prodotta da un veicolo di circa 1500 kg che urta l'abitacolo di un altro veicolo proveniente da una direzione perpendicolare alla sua traiettoria a una velocità di circa 20 - 30 km/h).
- Gli airbag SRS laterali e laterali a tendina si attiveranno nel caso di uno scontro frontale violento.

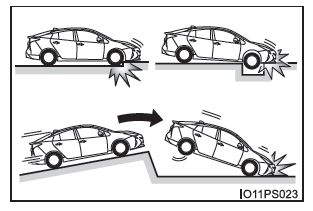

■ Situazioni, diverse da una collisione, in cui gli airbag SRS possono entrare in funzione (gonfiarsi)
Gli airbag SRS anteriori e gli airbag SRS laterali e laterali a tendina potrebbero anche aprirsi qualora il veicolo fosse sottoposto a un urto violento che dovesse interessare il sottoscocca. Alcuni esempi sono illustrati in figura.
- Urto violento contro un cordolo, il bordo di un marciapiede o una superficie rigida
- Caduta all'interno o superamento di una buca profonda
- Caduta o atterraggio violento

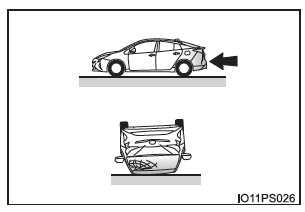

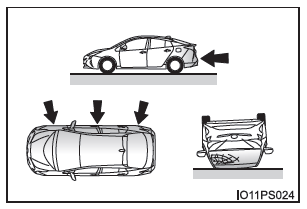

■ Tipi di collisione che potrebbero non causare l'apertura degli airbag SRS (airbag SRS anteriori)
Gli airbag SRS anteriori in genere non si gonfiano a seguito di una collisione laterale, di un tamponamento o di un ribaltamento del veicolo, oppure in caso di collisione frontale a bassa velocità. In ogni caso, però, gli airbag SRS anteriori possono aprirsi in seguito a una collisione di qualsiasi tipo che causi una sufficiente decelerazione in avanti del veicolo.
- Collisione laterale
- Tamponamento
- Ribaltamento

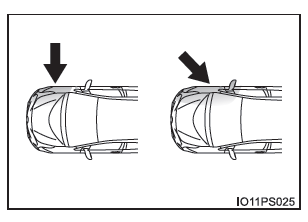

■ Tipi di collisione che potrebbero non causare l'apertura degli airbag SRS (airbag SRS laterali e laterali a tendina)
Gli airbag SRS laterali e laterali a tendina potrebbero non attivarsi se il veicolo viene coinvolto in una collisione laterale con una determinata angolazione oppure se la collisione con il fianco della carrozzeria interessa una zona del veicolo distante dall'abitacolo.

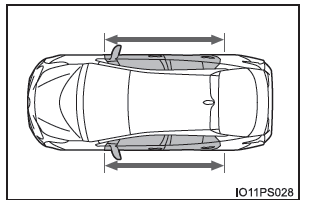

- Collisione con il fianco della carrozzeria in una zona differente dall'abitacolo
- Collisione laterale con una certa angolazione
Gli airbag SRS laterali e laterali a tendina solitamente non si gonfiano in caso di un tamponamento o di un ribaltamento del veicolo, oppure in caso di collisione laterale o frontale a bassa velocità.
- Tamponamento
- Ribaltamento
■ Quando rivolgersi a un concessionario o a un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato
Nei casi che seguono, il veicolo richiederà un'ispezione e/o una riparazione. In tal caso, rivolgersi al più presto a un concessionario o a un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.
- Uno degli airbag SRS si è gonfiato.
- La parte anteriore del veicolo è danneggiata o deformata, oppure il veicolo è stato coinvolto in un incidente che però non è stato abbastanza violento da far gonfiare gli airbag SRS anteriori.
- Una parte della portiera o delle zone circostanti è danneggiata, deformata o vi è stato praticato un foro, oppure il veicolo è stato coinvolto in un incidente che non è stato abbastanza violento da causare il gonfiaggio degli airbag SRS laterali e laterali a tendina.

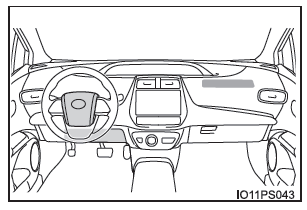

- L'imbottitura del volante, il cruscotto accanto all'airbag passeggero anteriore o la parte inferiore del pannello strumenti lato conducente è graffiata, incrinata o comunque danneggiata.
- La superficie dei sedili equipaggiati con airbag laterale è graffiata, incrinata o comunque danneggiata.

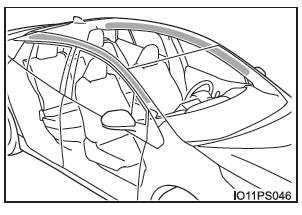

- Le parti dei montanti anteriori e posteriori o le guarniture (imbottiture) dei longheroni laterali del tetto contenenti gli airbag laterali a tendina sono graffiate, incrinate o comunque danneggiate.
