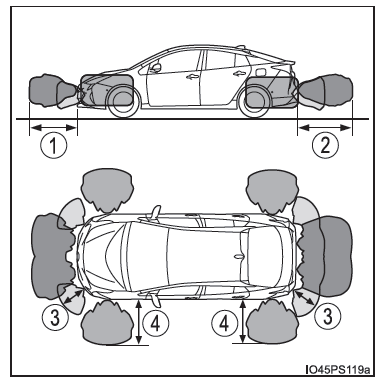

Toyota Prius: Raggio di rilevamento dei sensori

1. Circa 100 cm
2. Circa 150 cm
3. Circa 60 cm
4. Circa 100 cm

• Il raggio di rilevamento è riportato nell'immagine a destra. Tuttavia, il sensore non rileva l'ostacolo se è troppo vicino.
• Per informazioni sul rilevamento degli ostacoli nelle aree laterali.
• La distanza alla quale un ostacolo può essere rilevato e se può essere rilevato dipende dalla forma e dalle condizioni dell'ostacolo.

È possibile modificare il raggio di rilevamento dell'ostacolo.

■ Condizioni operative

L'interruttore di alimentazione è acceso

• Sensori angolari anteriori:

• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore

• Sensori laterali anteriori/sensori laterali posteriori:

• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90 o più

• Sensori centrali anteriori:

• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore

• Sensori angolari posteriori/sensori centrali posteriori:

La posizione del cambio è su R

■ Display a comparsa sonar di distanza

■ Informazioni sul rilevamento dei sensori

• Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del veicolo.
• A seconda della forma dell'ostacolo e di altri fattori, la distanza di rilevamento può essere ridotta, o il rilevamento può risultare impossibile.
• Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
• Si verificherà un breve ritardo tra il rilevamento dell'ostacolo e la visualizzazione.

  Anche a basse velocità, se ci si avvicina troppo a un ostacolo prima dell'attivazione della visualizzazione e del cicalino, è possibile che la visualizzazione e il cicalino non si attivino.

• Paletti sottili o oggetti più bassi del sensore potrebbero non essere rilevati durante l'avvicinamento, anche se sono stati già rilevati una volta.
• Potrebbe risultare difficile udire i segnali acustici a causa del volume dell'impianto audio o del fruscio dell'aria nell'impianto dell'aria condizionata.

■ Funzione di avvertenza ostacoli

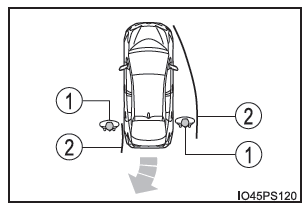

Quando un ostacolo nelle aree laterali si trova sulla traiettoria del veicolo che si sposta in marcia avanti o indietro, questa funzione avverte il conducente tramite visualizzazione sul display e un cicalino.

1. Ostacolo
2. Traiettoria del veicolo calcolata

■ Rilevamento ostacolo nelle aree laterali

• Gli ostacoli nelle aree laterali sono rilevati durante la guida mediante la scansione delle aree laterali con i sensori laterali. Gli ostacoli riconosciuti vengono mantenuti in memoria fino a 2 minuti circa.
• Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino al completamento della scansione. Dopo che l'interruttore di alimentazione viene acceso, la scansione viene completata dopo aver guidato il veicolo per un breve periodo di tempo.
• Quando un ostacolo quale un altro veicolo, un pedone o un animale viene rilevato dai sensori laterali, l'ostacolo può continuare a essere rilevato anche quando non rientra più nell'area di rilevamento del sensore laterale.

■ Se appare il messaggio "Pulire sonar parcheggio." sul display multi-informazioni

Un sensore potrebbe essere sporco o ricoperto di neve o ghiaccio. In questi casi, se il sensore viene pulito, il sistema dovrebbe tornare alla normalità.

Inoltre, se il sensore è congelato a causa delle basse temperature, potrebbe essere visualizzato un display di guasto o un ostacolo potrebbe non essere rilevato. Se si scongela il sensore, il sistema dovrebbe tornare alla normalità.

■ Se appare il messaggio "Controllare sistema sonar di parcheggio." sul display multi-informazioni

A seconda dell'anomalia del sensore, il dispositivo potrebbe non funzionare normalmente.

Far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

■ Personalizzazione

L'impostazione del volume del cicalino può essere cambiata.

AVVISO

■ Quando si utilizza il sensore di assistenza al parcheggio Toyota

Osservare le seguenti precauzioni per evitare un incidente improvviso.

• Non superare il limite di velocità di 10 km/h.
• Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando si avanza o si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in particolare sui lati del veicolo) e guidare lentamente, usando il freno per controllare la velocità del veicolo.
• Non installare accessori entro le aree di rilevamento dei sensori.

AVVISO

■ Sensori

Alcune condizioni del veicolo e dell'ambiente circostante possono influenzare la capacità del sensore di rilevare correttamente la presenza di ostacoli. I casi particolari in cui questo può avvenire sono elencati di seguito.

• Presenza di sporcizia, neve o ghiaccio sul sensore. (La pulizia dei sensori risolve questo problema).
• Il sensore è ghiacciato. (Per risolvere il problema, sghiacciare l'area).

  Quando fa particolarmente freddo, se un sensore è ghiacciato lo schermo può visualizzare un display anomalo, o gli ostacoli potrebbero non essere rilevati.

• Il sensore è in qualche modo coperto.
• In presenza di forte irraggiamento solare o freddo intenso
• Su una strada fortemente dissestata, su una pendenza, su terreno ghiaioso, o sull'erba
• L'area circostante al veicolo è rumorosa a causa di avvisatori acustici di veicoli, motori di motociclette, freni pneumatici di veicoli di grandi dimensioni o altri rumori potenti che generano onde ultrasoniche.
• Il sensore viene colpito da acqua o bagnato da pioggia intensa.
• Il sensore viene immerso in acqua su una strada allagata.
• Il veicolo è fortemente inclinato su un lato.
• Il veicolo è equipaggiato con un'asta di ingombro passaruota o con un'antenna wireless.
• Il veicolo si avvicina a un cordolo alto o curvo.
• Il raggio di rilevamento è ridotto a causa di un oggetto, ad esempio un cartello.
• La zona direttamente sottostante ai paraurti non viene rilevata.
• Se gli ostacoli si avvicinano troppo al sensore.
• Il paraurti o il sensore subiscono un forte urto.
• Sono montate sospensioni non originali Toyota (sospensioni ribassate, ecc.).
• Nelle vicinanze c'è un altro veicolo equipaggiato con sensori di assistenza al parcheggio.
• Sono installati occhielli di traino di emergenza.
• È montata una targa retroilluminata.

In aggiunta agli esempi precedenti, a seconda della forma o condizioni dell'ostacolo, il rilevamento può risultare impossibile o il raggio di rilevamento può essere ridotto.

AVVISO

■ Sensori laterali

Nelle seguenti situazioni, il sonar di distanza potrebbe non funzionare correttamente e causare un incidente imprevisto. Guidare con cautela.

• Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino a quando il veicolo non venga guidato per un breve periodo e venga completata una scansione delle aree laterali.
• Anche al termine della scansione delle aree laterali, ostacoli quali altri veicoli, pedoni o animali che si avvicinano dai lati potrebbero non essere rilevati.
• Anche dopo che è stata completata una scansione delle aree laterali, gli ostacoli potrebbero non essere rilevati a causa delle caratteristiche dell'ambiente circostante il veicolo.

  In questi casi, la visualizzazione del funzionamento dei sensori laterali si spegne temporaneamente.

■ Ostacoli che potrebbero non essere correttamente rilevati

• La forma dell'ostacolo può impedirne il rilevamento da parte del sensore. Prestare particolare attenzione ai seguenti ostacoli:

• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti fortemente angolati
• Ostacoli bassi
• Ostacoli alti con una sezione superiore che sporge in fuori in direzione del veicolo
• È possibile che le persone non vengano rilevate se indossano certi tipi di indumenti.
• Oggetti in movimento, ad esempio persone o animali

NOTA

■ Quando si utilizza il sensore di assistenza al parcheggio Toyota

Nelle situazioni che seguono, il sistema potrebbe non funzionare correttamente a causa di un'avaria del sensore o altro. Far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

• Quando non vengono rilevati ostacoli, il display di funzionamento del sensore di assistenza al parcheggio Toyota lampeggia e si attiva un segnale acustico.
• Se l'area intorno ad un sensore urta qualcosa, o subisce un forte colpo.
• Se il paraurti urta qualcosa.
• Se il display viene visualizzato continuamente, senza alcun segnale acustico.
• Se si verifica un errore a livello di display, controllare anzitutto il sensore.

Se l'errore si verifica anche in assenza di ghiaccio, neve o fango sul sensore, è probabile che ci sia un'anomalia nel sensore.

■ Note relative al lavaggio del veicolo

Evitare di dirigere forti getti d'acqua o vapore sull'area del sensore.

Questo potrebbe provocare un'anomalia di funzionamento del sensore.
