Toyota Prius: Sostituzione delle lampadine

■ Indicatori di direzione anteriori

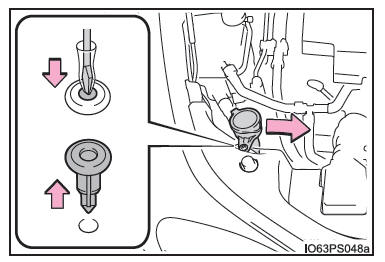

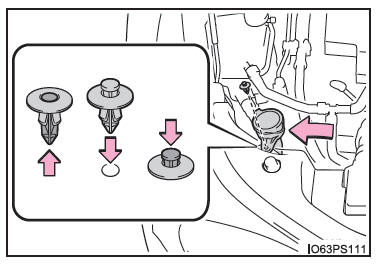

1. Solo per il lato destro: Servendosi di un cacciavite, premere sulla parte centrale del fermaglio per rimuoverlo. Dopo aver rimosso il fermaglio, far scorrere il tubo di ingresso del serbatoio lavavetro verso destra.

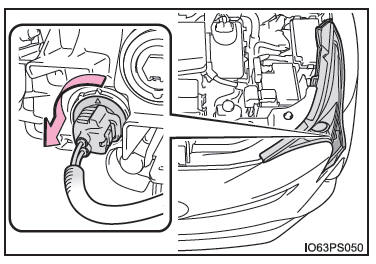

2. Ruotare il portalampada in senso antiorario.

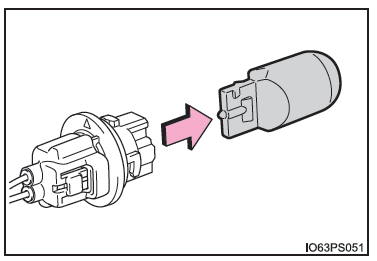

3. Rimuovere la lampadina.

4. Per l'installazione della lampadina, eseguire i passaggi 3 e 2 invertendo l'ordine delle operazioni.

5. Solo per il lato destro: riposizionare il tubo di ingresso del serbatoio lavavetro e la molletta di fissaggio eseguendo la procedura 1 con i passaggi invertiti.

■ Indicatori di direzione posteriori e luci retromarcia

1. Aprire il portellone posteriore.

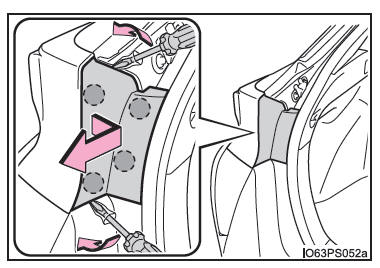

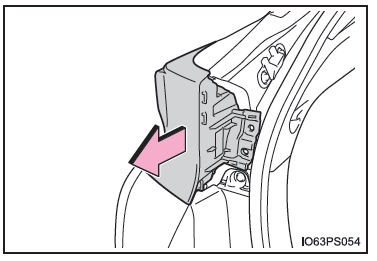

Inserire un cacciavite nel coperchio sul lato luce e sganciare le griffe indicate dalle linee tratteggiate vicino alla parte esterna del veicolo. Quindi, fare leva sul coperchio e tirarlo verso la parte posteriore del veicolo per sganciare le griffe indicate dalle linee tratteggiate vicino alla parte interna del veicolo.

Per evitare di danneggiare il coperchio, proteggere la punta del cacciavite con uno straccio.

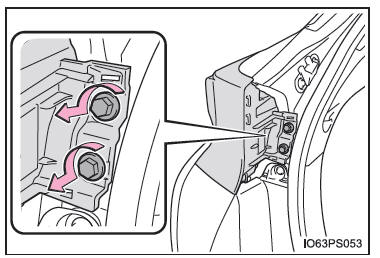

2. Togliete le 2 viti.

3. Tirare il gruppo ottico verso la parte posteriore del veicolo per rimuoverlo.

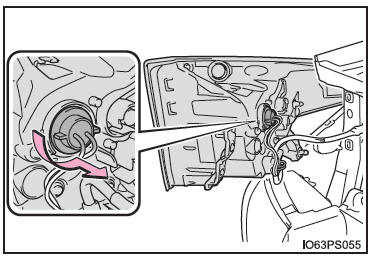

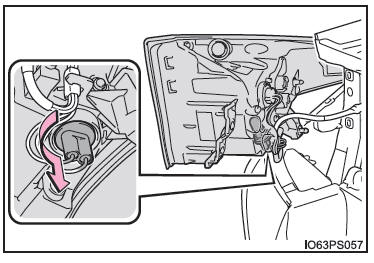

4. Ruotare il portalampada in senso antiorario.

Indicatore di direzione posteriore

Luce retromarcia

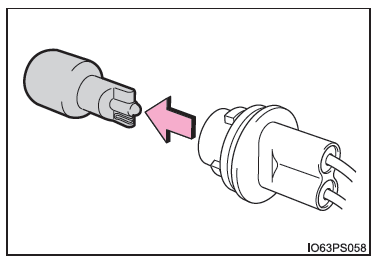

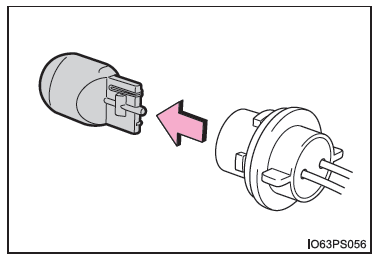

5. Rimuovere la lampadina.

Indicatore di direzione posteriore

Luce retromarcia

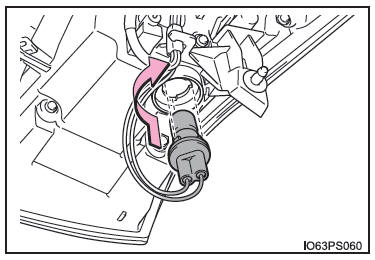

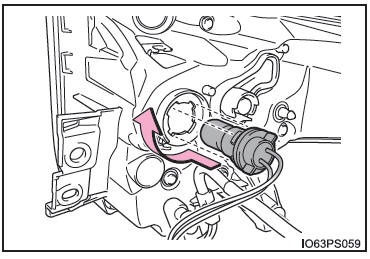

6. Installare una nuova lampadina, quindi montare il portalampada sul gruppo ottico inserendolo e girando il portalampada in senso orario.

Indicatore di direzione posteriore

Luce retromarcia

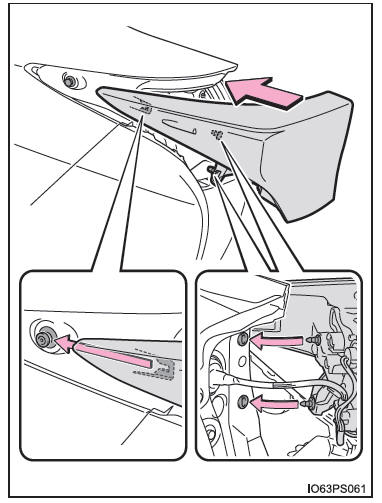

7. Allineare le scanalature sul gruppo ottico alle griffe, quindi inserire il gruppo ottico in modo che i 2 perni sul gruppo ottico si inseriscano nei fori. Verificare che il gruppo ottico sia completamente fissato.

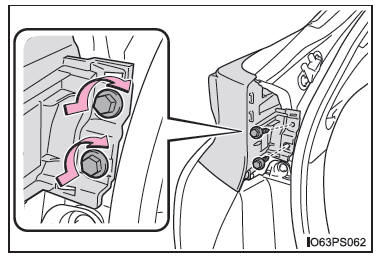

8. Montare le 2 viti.

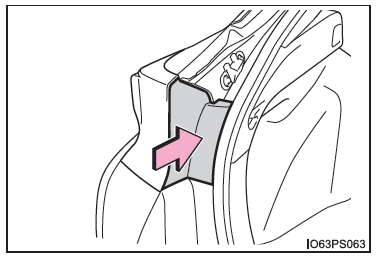

9. Montare il coperchio.

■ Sostituzione delle seguenti lampadine

Se si brucia una delle lampadine elencate di seguito, farla sostituire presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

• Fari
• Luci diurne
• Luci di posizione anteriori
• Fendinebbia anteriori
• Indicatori di direzione laterali
• Luci retronebbia
• Luci di posizione posteriori
• Luci di arresto
• Terza luce di arresto
• Luci targa

■ Luci a LED

Le luci diverse dagli indicatori di direzione anteriori, gli indicatori di direzione posteriori e le luci di retromarcia sono composte, ciascuna, da un numero di LED. Se si brucia un LED, fare sostituire la luce presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

■ Accumulo di condensa all'interno delle lenti

Il temporaneo accumulo di condensa all'interno delle lenti fari non è un sintomo di anomalia.

Per ulteriori informazioni, nelle seguenti situazioni contattare un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato:

• All'interno delle lenti si sono formate grosse gocce d'acqua.
• All'interno del faro si è accumulata acqua.

■ Durante la sostituzione delle lampadine

AVVISO

■ Sostituzione delle lampadine

• Assicurarsi che il sistema ibrido sia spento e spegnere le luci. Non tentare di sostituire la lampadina subito dopo aver spento le luci.

  Le lampadine si surriscaldano e possono provocare ustioni.

• Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per non lasciare tracce di umidità e unto sulla lampadina.

  Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o incrinarsi.

• Installare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso contrario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nell'unità faro. Questo può danneggiare i fari o causare l'accumulo di condensa sulle lenti.
• Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro componenti.

  Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.

■ Per evitare danni e incendi

• Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
• Controllare la potenza della lampadina prima dell'installazione per evitare danni causati dal surriscaldamento.
