Toyota Prius: Tergilunotto

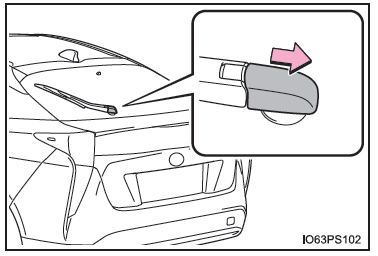

1. Far scorrere il cappuccio della testa del braccio del tergilunotto.

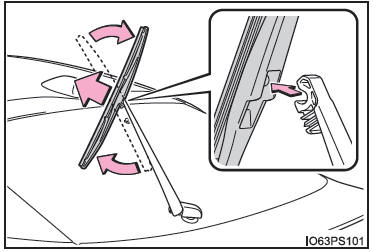

2. Spostare la spazzola del tergicristallo fino a quando si sente un clic ed è possibile sganciare la griffa, quindi rimuovere la spazzola dal braccio tergicristallo.

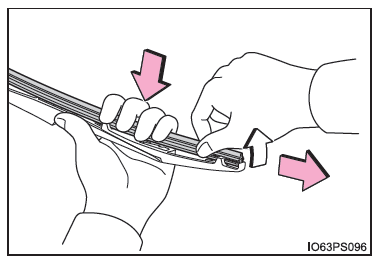

3. Estrarre il gommino del tergilunotto superando il fermo sulla spazzola del tergicristallo e continuare a tirare fino a sfilarlo completamente.

   Afferrare leggermente tra le griffe della spazzola del tergicristallo in modo da sollevare il gommino del tergicristallo e facilitarne la rimozione.

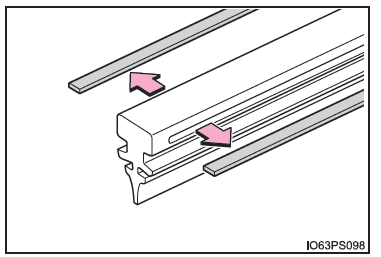

4. Rimuovere le 2 linguette di metallo dal gommino del tergilunotto rimosso e montarle sul gommino di ricambio.

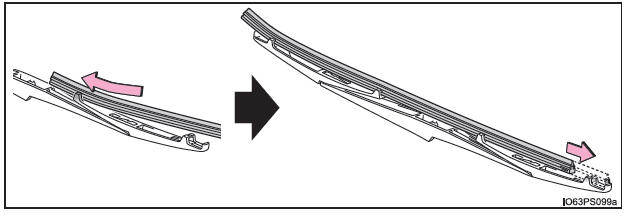

5. Inserire il gommino del tergicristallo partendo dalla griffa al centro della spazzola del tergicristallo. Far passare il gommino del tergicristallo attraverso le 3 griffe in modo che spunti fuori dal fermo, quindi far passare il gommino del tergicristallo attraverso l'ultima griffa restante.

   Usare una piccola quantità di liquido lavavetro sul gommino del tergicristallo per agevolare l'inserimento delle griffe nelle scanalature.

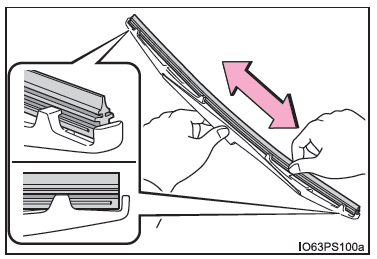

6. Controllare che le griffe della spazzola del tergicristallo siano inserite nelle scanalature del gommino del tergicristallo.

• Se le griffe della spazzola del tergicristallo non sono inserite nelle scanalature del gommino del tergicristallo, afferrare il gommino del tergicristallo e farlo scorrere avanti e indietro diverse volte in modo da inserire le griffe nelle scanalature.
• Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitare lo scorrimento del gommino.

7. Per installare una spazzola tergicristallo, invertire la procedura indicata nei punti 1 e 2.

   Dopo aver montato la spazzola del tergicristallo, verificare che il collegamento sia bloccato.

■ Manipolazione della spazzola del tergicristallo e del gommino del tergicristallo

Un'errata manipolazione potrebbe causare danni alle spazzole del tergicristallo o al gommino del tergicristallo. In caso di dubbi sulla sostituzione delle spazzole del tergicristallo o del gommino del tergicristallo, contattare un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.

■ Cappuccio della spazzola del tergicristallo anteriore

Il cappuccio non può essere rimosso poiché è incorporato nella spazzola del tergicristallo anteriore.

AVVISO

• Fare attenzione a non danneggiare le griffe quando si sostituiscono i tergicristalli.
• Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, posizionare un panno o simile tra il cristallo del portellone posteriore e il braccio tergicristallo per evitare danni al cristallo.
• Fare attenzione a non tirare eccessivamente il gommino del tergicristallo o a deformarne le linguette di metallo.
