Honda Civic: Scatola fusibili interna

■ Scatola fusibili A Situata sotto la plancia.

Le posizioni dei fusibili sono mostrate nell'immagine seguente.

Individuare il fusibile interessato tramite il numero fusibile riportato nell'immagine e nella tabella.

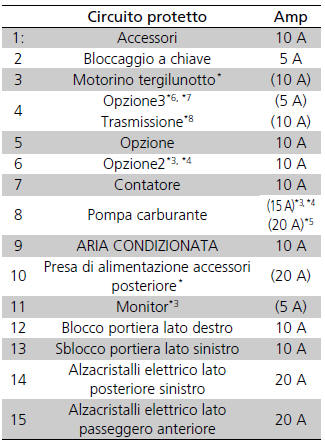

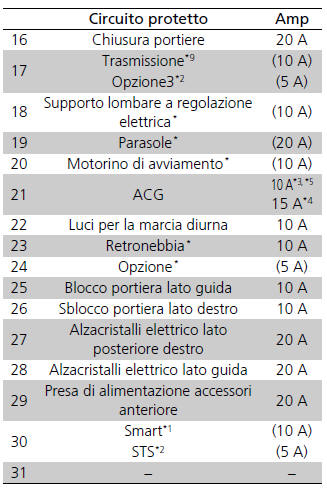

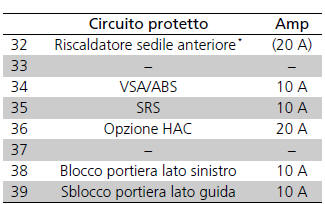

■ Circuito protetto e amperaggio nominale dei fusibili

*1: Modelli con sistema di accesso senza chiavi
*2: Modelli senza sistema di accesso senza chiavi
*3: Modelli con motore 1,5 L
*4: Modelli con motore 1,0 L
*5: Modelli con motore 2,0 L
*6: Modelli con sistema di accesso senza chiavi e modelli con motore 1,0 L
*7: Modelli con sistema di accesso senza chiavi e modelli con motore 1,5 L
*8: Modelli con trasmissione a variazione continua senza sistema di accesso senza chiavi
*9: Modelli con trasmissione a variazione continua con sistema di accesso senza chiavi

■ Scatola fusibili B* Situata sotto la plancia.

Le posizioni dei fusibili sono mostrate nell'immagine seguente.

Individuare il fusibile interessato tramite il numero fusibile riportato nell'immagine e nella tabella.

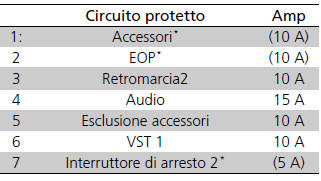

■ Circuito protetto e amperaggio nominale dei fusibili
