Componenti e funzioni del sistema SRS

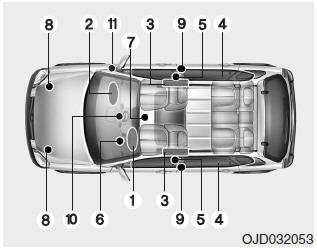

Il sistema SRS comprende i seguenti componenti:

1. Modulo air bag frontale del conducente
2. Modulo air bag frontale del passeggero
3. Moduli air bag laterali*
4. Moduli air bag a tendina*
5. Gruppi arrotolatori con pretensionatori
6. Spia air bag
7. Centralina SRS (SRSCM)
8. Sensori d'urto frontali
9. Sensori d'urto laterali*
10. Indicatore air bag frontale passeggero non operativo
11. Indicatore ON/OFF air bag frontale passeggero

* : se in dotazione

Quando il commutatore d'avviamento è in posizione ON, la centralina effettua un costante monitoraggio dei parametri per stabilire se un eventuale impatto frontale, semi-frontale o laterale è di gravità tale da richiedere l'intervento degli air bag o dei pretensionatori delle cinture di sicurezza.

Quando il commutatore d'accensione viene messo in posizione ON la spia "AIR BAG" SRS sul quadro strumenti si accende per circa 6 secondi, quindi deve spegnersi.

ATTENZIONE Se si verifica una delle condizioni elencate di seguito, significa che il sistema SRS è malfunzionante. Si consiglia di far ispezionare il sistema da un concessionario autorizzato Kia.

Componenti e funzioni del sistema SRS

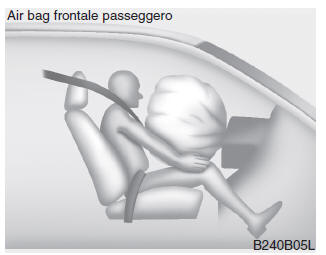

I moduli airbag anteriori sono ubicati al centro del volante, nel pannello passeggero anteriore sopra il cassetto plancia e/o nel pannello inferiore cruscotto lato guida. Quando la centralina rileva un impatto frontale di una certa forza, comanda automaticamente l'intervento degli air bag frontali.

Componenti e funzioni del sistema SRS

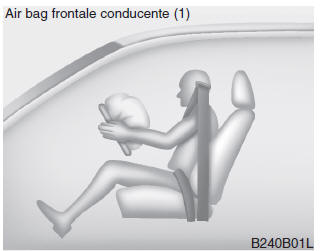

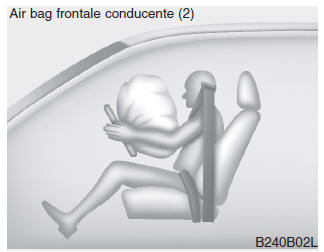

Al momento del gonfiaggio, le giunture a strappo praticate direttamente nel rivestimenti del moduli si staccano per effetto della pressione prodotta dall'espansione degli air bag. L'ulteriore allargamento dell'apertura nei rivestimenti consente il completo gonfiaggio degli air bag.

Componenti e funzioni del sistema SRS

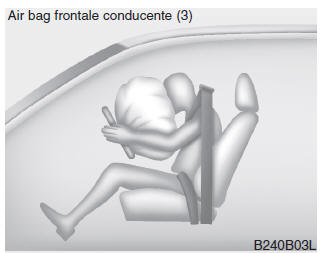

Il completo intervento dell'air bag, unitamente all'azione della cintura di sicurezza attutiscono l'impatto del conducente o del passeggero contro l'interno del veicolo, riducendo così il rischio di lesioni alla testa o al torace.

Dopo essersi gonfiato completamente, l'air bag inizia immediatamente a sgonfiarsi, consentendo così al conducente di mantenere la visuale e di poter comandare lo sterzo o azionare altri comandi.

Componenti e funzioni del sistema SRS

ATTENZIONE

ATTENZIONE
