Toyota Prius: Informazioni sulla guida - Display multi-informazioni - Quadro strumenti - Toyota Prius - Manuale del proprietarioToyota Prius: Informazioni sulla guida

Quando è selezionato, le seguenti informazioni possono essere visualizzate premendo o sugli interruttori di controllo del display.

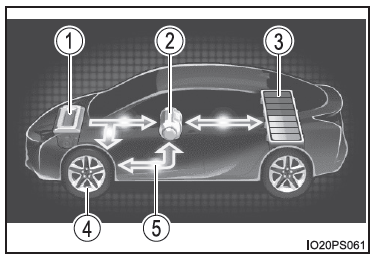

Schermata di monitoraggio energetico

La schermata di monitoraggio energetico può essere utilizzata per controllare lo stato di guida del veicolo, lo stato di funzionamento del sistema ibrido e lo stato di rigenerazione dell'energia.

Quando l'energia scorre, compare una freccia e un punto chiaro di luce si sposta per indicare la direzione del flusso di energia. Quando l'energia non scorre, il punto chiaro di luce non è visualizzato.

  1. Motore a benzina
  2. Motore elettrico (motore di trazione)
  3. Batteria ibrida (batteria di trazione)
  4. Pneumatico
  5. Punto chiaro di luce che indica il flusso di energia

Schermata di monitoraggio energetico

A titolo di esempio, tutte le frecce sono mostrate nella figura ma i contenuti effettivi visualizzati saranno differenti.

(Esempio di visualizzazione)

*: il display può variare in base allo stato di guida.

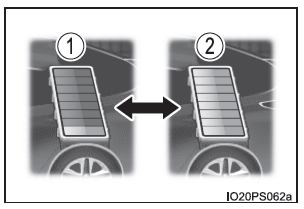

■ Stato della batteria ibrida (batteria di trazione)

  1. Basso
  2. Alto

Schermata di monitoraggio energetico

  • Schermata secondaria del display principale
  • Indicatore del sistema ibrido
  • Head-up display (se in dotazione)

■ Allarme della quantità di carica residua della batteria ibrida (batteria di trazione)

Indicatore del sistema ibrido

La visualizzazione cambia in base all'utilizzo del pedale dell'acceleratore e viene visualizzato lo stato attuale di guida e lo stato di rigenerazione dell'energia.

L'indicatore del sistema ibrido può essere visualizzato sulla schermata secondaria del display principale e sull'Head-up display (se in dotazione).

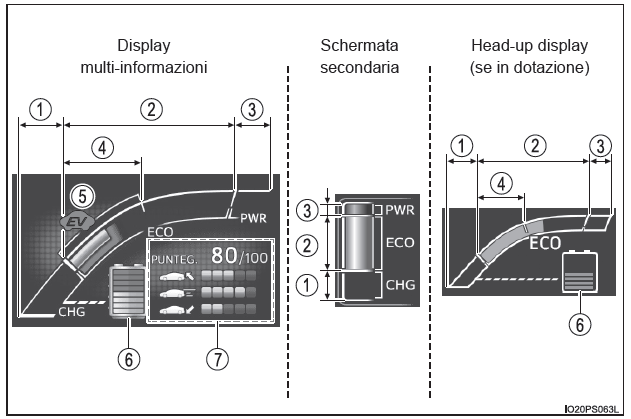

■ Come leggere il display

Indicatore del sistema ibrido

  1. Zona di ricarica
    Indica che l'energia viene recuperata attraverso la carica rigenerativa.
  2. Zona Eco
    Indica che il veicolo viene guidato in maniera ecologica.
  3. Zona di potenza
    Indica che si sta superando l'intervallo di guida ecologica (in caso di guida a potenza piena, ecc.).
  4. Zona Eco ibrida*1
    Indica che la potenza del motore a benzina non viene usata spesso.

    In svariate condizioni il motore a benzina si spegne e si riavvia automaticamente.

  5. Spia EV*2, 3 La spia EV si accende quando si guida il veicolo utilizzando solo il motore elettrico (motore di trazione) o quando il motore a benzina è spento.
  6. Stato della batteria ibrida (batteria di trazione)
  7. Punteggio Eco

*1: non visualizzata sulla schermata secondaria.
*2: non visualizzata sulla schermata secondaria o sull'Head-up display.
*3: la funzione della spia EV può essere disattivata nelle impostazioni "Cont. pers.".
*4: in questo manuale "rigenerazione" si riferisce alla conversione in energia elettrica dell'energia prodotta dal movimento del veicolo.

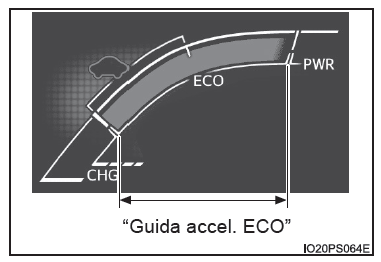

■ "Guida accel. ECO"

Nella zona Eco viene visualizzata una zona blu che può essere utilizzata come gamma di funzionamento di riferimento per utilizzare il pedale dell'acceleratore in base alle condizioni di guida come ad esempio l'avviamento e la velocità di crociera.

Indicatore del sistema ibrido

Il display "Guida accel. ECO" cambia in base allo stato di guida, ad esempio durante l'avviamento o la velocità di crociera.

È più semplice adottare una guida ecologica guidando basandosi sulle operazioni del pedale dell'acceleratore visualizzate sul display e rimanendo nella gamma "Guida accel. ECO". La funzione "Guida accel. ECO" può essere disattivata nelle impostazioni "Cont. pers.".

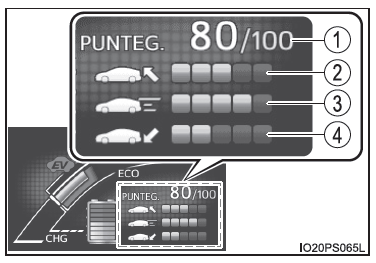

■ Punteggio Eco

Lo stato di guida per le tre seguenti situazioni viene valutato in 5 livelli: Accelerazione graduale in partenza ("Eco-avvio"), guida senza accelerazioni improvvise ("Eco-cruise") e arresto graduale ("Eco-arresto"). A ogni arresto del veicolo, viene visualizzato il risultato di un punteggio rispetto a un punteggio perfetto di 100 punti.

  1. Risultato punteggio
  2. Stato "Eco-avvio"
  3. Stato "Eco-cruise"
  4. Stato "Eco-arresto"

Indicatore del sistema ibrido

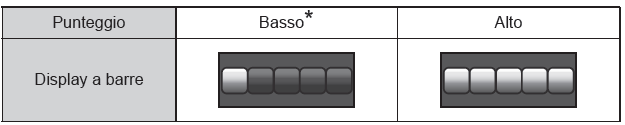

Come leggere il display a barre:

Indicatore del sistema ibrido

*: per le voci non attualmente valutate, sul display viene visualizzato 0.

■ Quando il funzionamento di ciascuna funzione si interrompe

  • La spia "READY" non è accesa.
  • La posizione del cambio non è D o B.
  • L'indicatore del sistema ibrido non è in funzione.
  • Il controllo velocità di crociera (se in dotazione) o il controllo radar dinamico della velocità di crociera (se in dotazione) sono in uso.
  • Il limitatore di velocità (se in dotazione) è in uso e la velocità del veicolo è all'incirca la velocità limite o superiore.

■ Informazioni sul punteggio Eco

"Record cons. carb."

Le transizioni del consumo medio di carburante dopo l'avviamento del sistema ibrido possono essere controllate in unità corrispondenti a ogni 5 minuti o a ogni km*1 o a ogni miglio *2 di guida. È inoltre possibile controllare la cronologia del consumo medio di carburante per ogni mese passando al display "Mese".

*1: quando l'unità di misura è impostata su "km/h"
*2: quando l'unità di misura è impostata su "MPH" (se in dotazione)

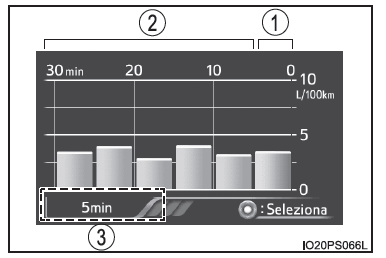

■ Come leggere la schermata

A titolo di esempio viene mostrato il display "5 min". Il metodo di base sulle modalità di lettura della schermata è tuttavia lo stesso per ciascuna schermata della cronologia del consumo di carburante.

  1. Registro del consumo medio di carburante (display giallo)*1
    Quando viene superata l'unità di misura registrata (ogni 5 min., ogni km *2 o ogni miglio *3 ecc.), la cronologia attualmente visualizzata si sposta verso il lato sinistro e il valore più vecchio viene eliminato.
  2. Registro del consumo medio di carburante passato (display verde)
  3. Display a linguetta
    Visualizza i tipi di "Record cons. carb.".

"Record cons. carb."

*1: quando viene scelta la visualizzazione "Mese", viene visualizzato il consumo medio di carburante per il mese corrente.
*2: quando l'unità di misura è impostata su "km/h"
*3: quando l'unità di misura è impostata su "MPH" (se in dotazione)

■ Tipi di "Record cons. carb."

Quando l'unità di misura è impostata su "km/h"

Display a linguetta Contenuti registrati Intervallo registrato
"5 min" Consumo medio di carburante ogni 5 minuti*1 Ultimi 30 minuti
"1 km" Consumo medio di carburante per ogni km percorso*1 Ultimi 15 km percorsi
"5 km" Consumo medio di carburante per ogni 5 km percorsi*1 Ultimi 30 km percorsi
"Mese" Consumo medio di carburante di questo mese*2, 3 Registro degli ultimi 4 mesi e stesso mese dell'anno precedente

*1: questo registro viene azzerato a ogni arresto del sistema ibrido
*2: il valore massimo del grafico può essere alternato su 3 livelli (10 litri/100 km, 6 litri/ 100 km e 3 litri/100 km) tramite o degli interruttori di controllo del display mentre è visualizzata la scheda "Mese" del display
*3: il valore "Mese" può essere azzerato nella schermata delle impostazioni "Cont.

pers.".

Quando l'unità di misura è impostata su "MPH" (se in dotazione)

Display scheda Contenuti registrati Intervallo registrato
"5 min" Consumo medio di carburante ogni 5 minuti*1 Ultimi 30 minuti
"1 miles" Consumo medio di carburante per ogni miglio percorso (1,6 km)*1 Ultime 15 miglia (24,1 km) percorse
"5 miles" Consumo medio di carburante ogni 5 miglia percorse (8 km)*1 Ultime 30 miglia (48,3 km) percorse
"Mese" Consumo medio di carburante di questo mese*2, 3 Valore per gli ultimi 4 mesi e per lo stesso mese dell'anno precedente

*1: questo valore viene azzerato a ogni arresto del sistema ibrido
*2: il valore massimo del grafico può essere alternato su 3 livelli (150 MPG, 100 MPG e 50 MPG) tramite o degli interruttori di controllo del display mentre è visualizzata la scheda "Mese" del display
*3: il valore "Mese" può essere azzerato nella schermata delle impostazioni "Cont.

pers.".

■ Alternanza della schermata della cronologia del consumo di carburante

  1. Quando è visualizzata la schermata "Record cons. carb.", premere .

    Viene visualizzato il display a linguetta ed è possibile alternare il contenuto del display.

  2. Premere o sugli interruttori di controllo del display per alternare il contenuto del display.

    Ogni volta che si preme , il display viene alternato con il seguente ordine: Quando l'unità di misura è impostata su "km/h"
    "5 min", "1 km", "5 km" e "Mese"*. Se si preme , viene alternato nell'ordine inverso.

    Quando l'unità di misura è impostata su "MPH" (se in dotazione)
    "5 min", "1 miles", "5 miles" e "Mese"*. Se si preme , viene alternato nell'ordine inverso.

    *: dopo "Mese", il display ritorna a "5 min".

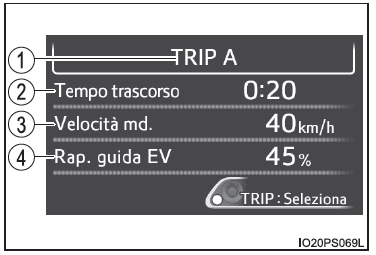

"Monitor di guida"

Visualizza informazioni quali il tempo di guida e la velocità media del veicolo, che sono collegate al display dei chilometri corrente.

  1. Contenuto corrente del display
    Le informazioni visualizzate mostrano su quale registro di guida si basa il contenuto attualmente visualizzato.
  2. "Tempo trascorso"
  3. "Velocità md."
  4. "Rap. guida EV"
    Per la distanza visualizzata del display dei chilometri, viene visualizzata la percentuale percorsa utilizzando solo la potenza del motore elettrico.

"Monitor di guida"

Ogni volta che si preme , il display dei chilometri viene alternato e il contenuto di "Monitor di guida" cambia come illustrato di seguito.

Display dei chilometri 1

Contenuto di "Monitor di guida"

ODO After Reset Informazioni all'ultimo azzeramento*1
TRIP A TRIP A Informazioni basate sul registro di guida di TRIP A*2
TRIP B TRIP B Informazioni basate sul registro di guida di TRIP B*2
After Start Informazioni dall'avviamento del sistema ibrido*3
Schermata vuota

*1: quando il consumo medio di carburante viene azzerato, anche il display "Monitor di guida" viene azzerato
*2: quando il contachilometri parziale viene azzerato, anche il display "Monitor di guida" viene azzerato
*3: questa voce viene azzerata a ogni avvio del sistema ibrido.

"Eco-risparmio" (se in dotazione)

Le informazioni "Prz. carb."*1 e "Confr. cons" sono registrate nelle impostazioni "Cont. pers.", consentendo di visualizzare 2 tipi di informazioni correlate al consumo della benzina.

"RISPARM."

Se vengono inserite informazioni sul veicolo utilizzate per confrontare il consumo di carburante ("Confr. cons"), quando il consumo di carburante del veicolo in base ai chilometri del contachilometri parziale*2 è superiore a quello del veicolo messo a confronto, viene visualizzata una stima*3 della quantità di risparmio sul costo di carburante.

"C. CARB."

Se non vengono inserite informazioni sul veicolo utilizzate per confrontare il consumo di carburante ("Confr. cons"), viene visualizzata una stima*3 della quantità di risparmio sul costo di carburante in base ai chilometri del contachilometri parziale*2.

*1: "Prz. carb." fornisce le informazioni necessarie per visualizzare i registri "RISPARM." e "C. CARB."
*2: il display può essere commutato dalla cronologia dei chilometri alla cronologia per mese
*3: la quantità indicata è esclusivamente una stima e può essere diversa dalla quantità effettiva.

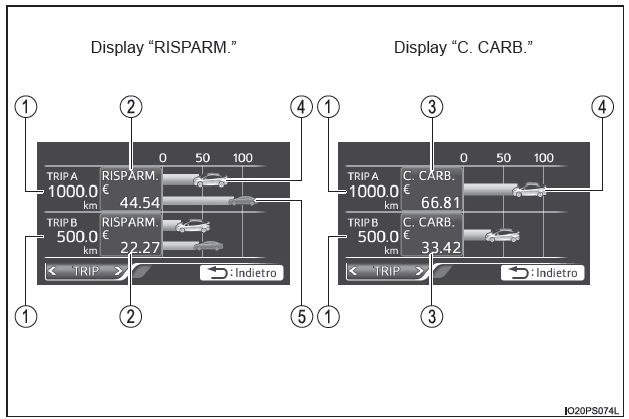

■ Come leggere il display

"Eco-risparmio" (se in dotazione)

Le unità di misura utilizzate sul display possono variare in base all'area di commercializzazione.

  1. Distanza del contachilometri parziale percorsa*
  2. Stima del consumo di carburante risparmiato per la distanza visualizzata percorsa*
  3. Stima della spesa carburante necessaria per percorrere la distanza correntemente visualizzata*
  4. Stima della spesa carburante per percorrere la distanza visualizzata (proprio veicolo)*
  5. Stima della spesa carburante per percorrere la distanza visualizzata (veicolo di riferimento)*

*: quando il contachilometri parziale viene azzerato, anche il registro "Eco-risparmio" viene azzerato.

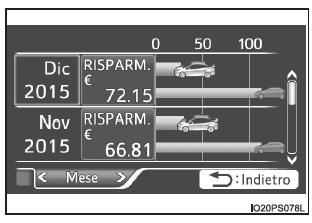

■ Controllo del registro mensile

Il display può essere commutato su "TRIP" o "Mese" premendo con il display a schede selezionato, quindi premendo o degli interruttori di controllo del display. Utilizzando il display "Mese", è possibile controllare i registri mensili di "RISPARM." e "C. CARB.".

I valori degli ultimi 5 mesi possono essere visualizzati utilizzando degli interruttori di controllo del display con la scheda "Mese" del display selezionata.

Per azzerare il contenuto di "Mese", eseguire "Reimp cron." nelle impostazioni "Cont. pers.""Eco-risparmio" (se in dotazione)

"Eco-diario"

La distanza percorsa e la cronologia del consumo di carburante medio possono essere visualizzate in una tabella in base al giorno ("Giorno") o al mese ("Mese").

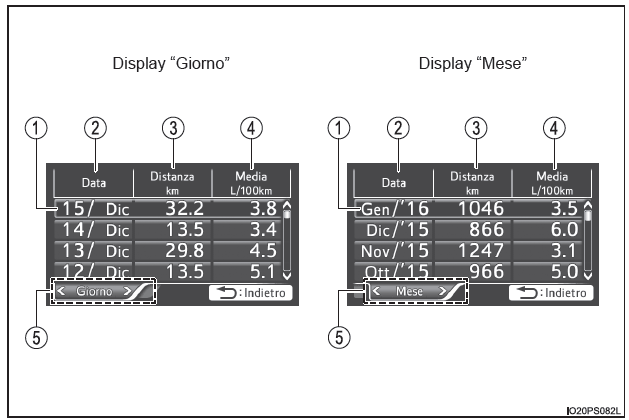

■ Come leggere il display

"Eco-diario"

  1. Valore del giorno/mese
  2. Data/mese delle informazioni memorizzate
  3. Distanza totale percorsa per il giorno/mese
  4. Consumo medio di carburante del giorno/mese
  5. Display a linguetta

Il display può essere commutato tra "Giorno" e "Mese" premendo per accedere alla condizione di selezione, quindi utilizzando o degli interruttori di controllo del display.

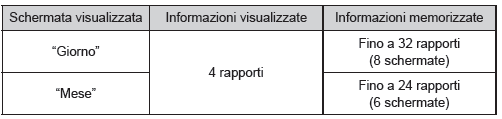

■ Controllo della cronologia

Quando ciascuna schermata è selezionata, i registri passati dei seguenti intervalli possono essere visualizzati premendo   o sugli interruttori di controllo del display.

"Eco-diario"
