Toyota Prius: Controllo e sostituzione
dei fusibili - Manutenzione Toyota Prius: Controllo e sostituzione dei fusibili

L'eventuale mancato funzionamento di un componente elettrico può essere dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili, se necessario.

  1. Spegnere l'interruttore di alimentazione.
  2. Aprire il coperchio della scatola fusibili.

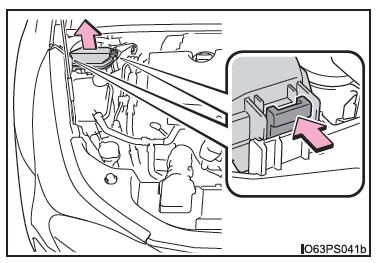

Scatola fusibili tipo A vano motore

Spingendo le 2 griffe, sollevare il coperchio.

Quando si chiude il coperchio, assicurarsi di agganciare le 2 griffe.

Controllo e sostituzione dei fusibili

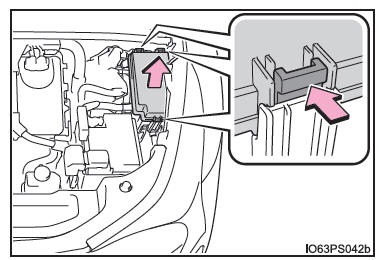

Scatola fusibili tipo B vano motore

Spingendo le 3 griffe, sollevare il coperchio.

Quando si chiude il coperchio, assicurarsi di agganciare le 3 griffe.

Controllo e sostituzione dei fusibili

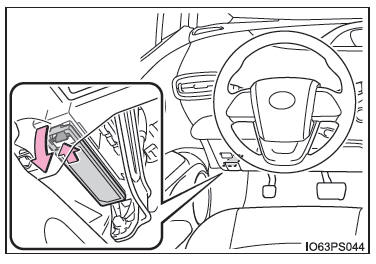

Pannello strumenti lato sinistro (veicoli con guida a sinistra)

Rimuovere il coperchio.

Assicurarsi di premere la griffa durante la rimozione o il montaggio.

Controllo e sostituzione dei fusibili

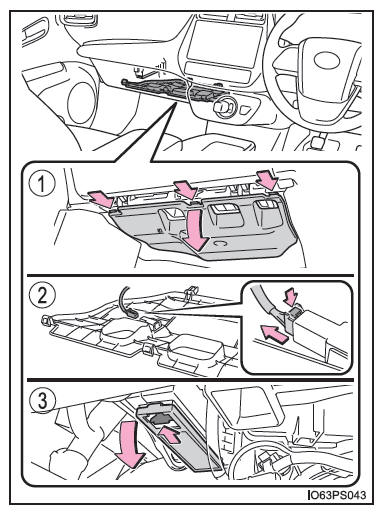

Pannello strumenti lato sinistro (veicoli con guida a destra)

  1. Premere sulla linguetta e rimuovere il coperchio.
  2. Scollegare il connettore premendo il dispositivo di sbloccaggio.
  3. Rimuovere lo sportello.

    Assicurarsi di premere la griffa durante la rimozione o il montaggio.

Controllo e sostituzione dei fusibili

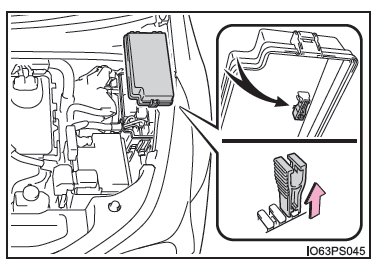

  1. Rimuovere il fusibile.

    Solo i fusibili di tipo A possono essere rimossi usando l'estrattore.

Controllo e sostituzione dei fusibili

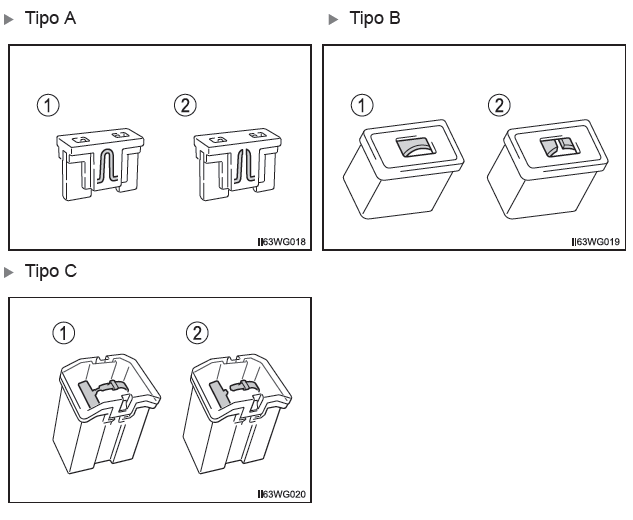

  1. Controllare se il fusibile è bruciato.
  1. Fusibile normale
  2. Fusibile bruciato
    Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.

    L'amperaggio è indicato sul coperchio della scatola fusibili.

Controllo e sostituzione dei fusibili

■ Dopo la sostituzione di un fusibile

■ In presenza di un sovraccarico in un circuito

I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.

■ Durante la sostituzione delle lampadine

Toyota consiglia l'uso di prodotti originali Toyota progettati per questo veicolo. Poiché alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i ricambi non originali o che non sono stati progettati per questo veicolo possono essere inutilizzabili.

AVVISO

■ Per evitare guasti al sistema e incendi sul veicolo

Osservare le seguenti precauzioni.

L'inosservanza può causare danni al veicolo, incendi o lesioni.

NOTA

■ Prima di sostituire i fusibili

Rivolgersi al più presto a un concessionario o a un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato per identificare ed eliminare la causa che ha determinato il sovraccarico elettrico.
