Fiat Tipo: Bagagliaio
AVVERTENZA Non viaggiare con oggetti riposti sulla cappelliera: potrebbero provocare lesioni ai passeggeri in caso di incidente o brusca frenata.
APERTURA

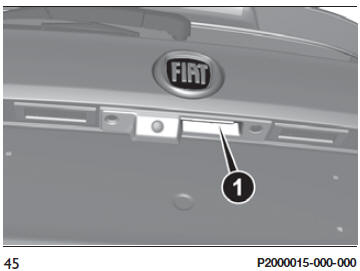

Apertura portellone posteriore Con chiusura centralizzata sbloccata, è possibile aprire il portellone posteriore del bagagliaio dall'esterno vettura agendo sulla maniglia elettrica di apertura indicata (ove previsto) fig. 45 posizionata sotto il maniglione, fino ad avvertire lo scatto di avvenuto sbloccaggio.
Aprendo il portellone posteriore si accende contemporaneamente la plafoniera interna al bagagliaio stesso; la plafoniera si spegne automaticamente chiudendo il portellone posteriore (vedere anche "Luci interne").
Dimenticando il portellone posteriore aperto, per salvaguardare la durata della batteria, la plafoniera si spegne automaticamente dopo alcuni minuti.
Apertura d'emergenza dall'interno Procedere come segue:
- abbassare gli appoggiatesta e ribaltare gli schienali;

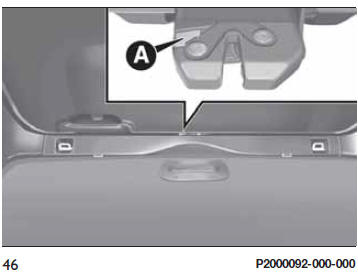

- individuare, e mediante il cacciavite in dotazione, rimuovere la protezione di colore giallo A fig. 46 montata a pressione ed ubicata sulla serratura;

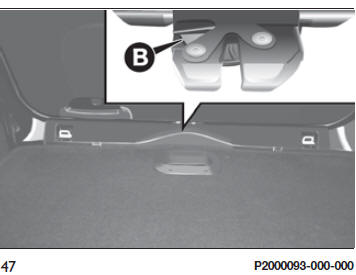

- introdurre il cacciavite in modo da far scattare la linguetta B fig. 47 di sblocco meccanico serratura.
CHIUSURA
Per chiudere il portellone posteriore abbassarlo agendo in corrispondenza della serratura fino ad avvertire lo scatto di bloccaggio della serratura.
AVVERTENZA Prima di richiudere il portellone posteriore accertarsi di essere in possesso della chiave, in quanto il portellone posteriore verrà bloccato automaticamente.
INIZIALIZZAZIONE
AVVERTENZA In seguito ad un eventuale scollegamento della batteria od all'interruzione del fusibile di protezione, è necessario "inizializzare" il meccanismo di apertura/chiusura del portellone posteriore procedendo come segue:
- chiudere tutte le porte e il portellone posteriore;
- premere il pulsante " FIAT" sul telecomando;
- premere il pulsante sul telecomando.

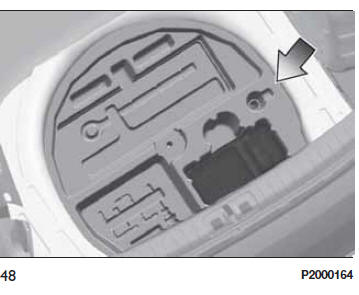

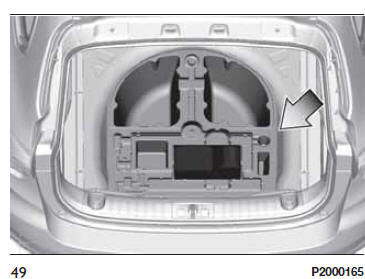

CONTENITORE ATTREZZI (ove presente) È costituito da un apposito preformato fig. 48 (per versione TIPO 5DOOR) oppure fig. 49 (per versione TIPO STATION WAGON), collocato all'interno del bagagliaio ed utilizzabile per l'alloggiamento di oggetti, che consente di ottenere un livello uniforme del piano di carico.
ANCORAGGIO DEL CARICO

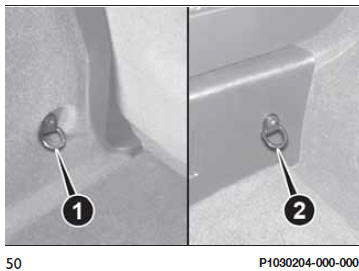

Versione TIPO 5DOOR Agli angoli del bagagliaio sono ubicati quattro anelli (due anteriori 1 e due posteriori 2 fig. 50 ) per l'ancoraggio di funi utili a garantire un saldo vincolo al carico trasportato.

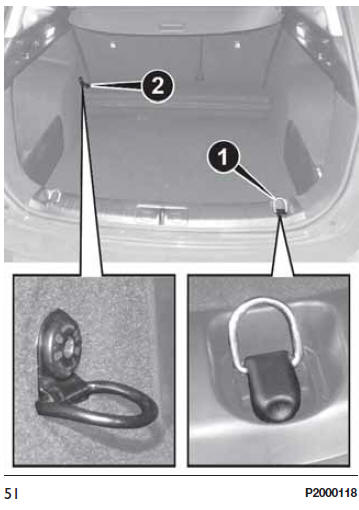

Versione TIPO STATION WAGON All’interno del bagagliaio sono ubicati quattro anelli (due anteriori 1 e due posteriori 2 fig. 51 ) per l’ancoraggio del carico trasportato .
TENDINA COPRIBAGAGLIO
Versione TIPO STATION WAGON

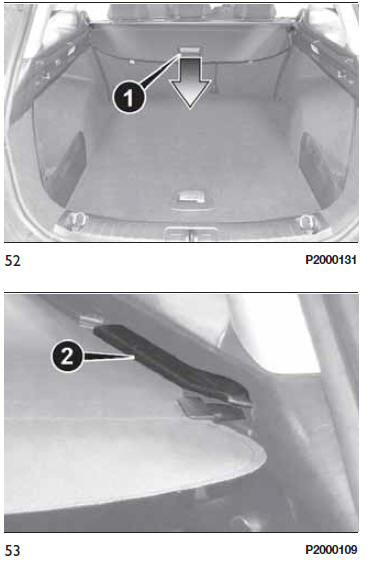

Chiusura totale Utilizzando l'apposita maniglia 1, tirare indietro la tendina copribagaglio fig. 52 ed agganciarla ai fermi 2 fig. 53 posti lateralmente.

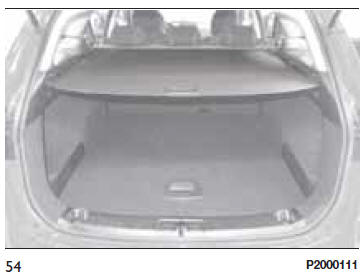

Si ottiene così la chiusura totale come illustrato in fig. 54.

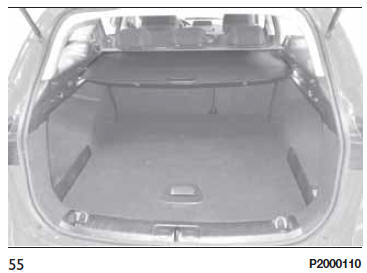

Chiusura parziale È possibile chiudere parzialmente la tendina, agganciandola ai fermi posti a metà corsa fig. 55.
Apertura Attraverso l'apposita maniglia, tirare leggermente verso di sè la tendina copribagaglio per sganciarla dai fermi e poi movimentarla manualmente.
Smontaggio Per rimuovere la tendina procedere come segue:

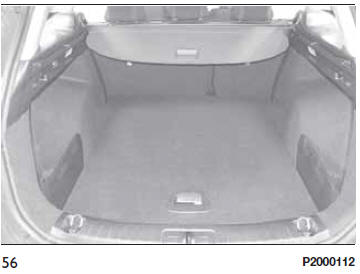

- arrotolarla come descritto in precedenza;

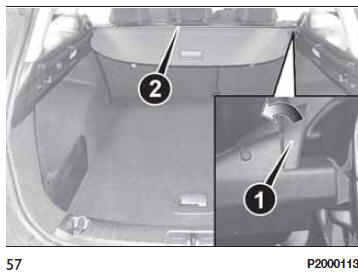

- tirare la leva di sblocco 1 sull'estremità destra verso l'alto e tenerla sollevata fig. 57;
- sollevare dall'estremità destra l'arrotolatore 2 e sfilare anche l'estremità sinistra.
Montaggio Per montare la tendina procedere come segue:
- inserire l'estremità sinistra dell'arrotolatore 2 fig. 57 nell' apposita sede;
- tirare la leva di sblocco 1, presente sull'estremità destra, verso l'alto e tenerla sollevata;
- inserire l'estremità destra della tendina in posizione e bloccare l'arrotolatore.
DOPPIO VANO DI CARICO
Versione TIPO STATION WAGON La vettura è dotata anche di un piano di carico regolabile su due diverse altezze in modo da rendere piana la soglia di carico e modulare il volume del vano bagagli.
Mantenendo il piano di carico in posizione superiore è possibile sfruttare lo spazio che si crea al di sotto di esso come ulteriore vano per riporre oggetti più fragili o di ridotte dimensioni.
Per accedere al vano al di sotto del piano di carico procedere come segue:

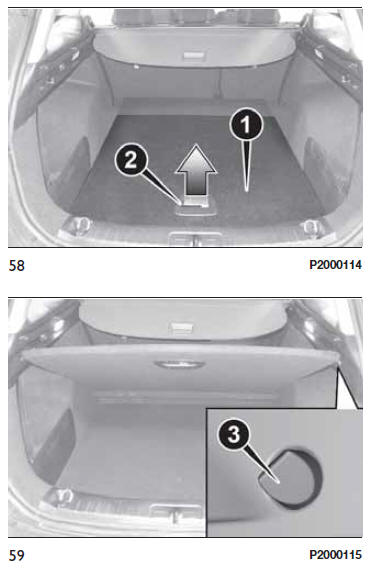

- sollevare il piano di carico 1 mediante l'apposita maniglia 2 fig. 58 e appoggiarlo su due fermi 3 posti lateralmente fig. 59.
Posizionamento piano di carico su livello inferiore Per ampliare ulteriormente la capacità di carico è possibile abbassare il piano del vano bagagli procedendo come segue:
- sollevare il piano di carico 1 mediante l'apposita maniglia 2 fig. 58;
- estrarre il piando di carico dal bagagliaio;

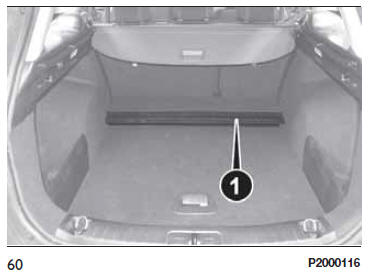

- reinserirlo nel bagagliaio non facendolo poggiare sul livello superiore 1, ma poggiandolo sul livello inferiore fig. 60.
Per riportare il piano di carico al livello superiore procedere come segue:
- sollevare il piano di carico 1 mediante l'apposita maniglia 2;
- estrarre il piando di carico dal bagagliaio;

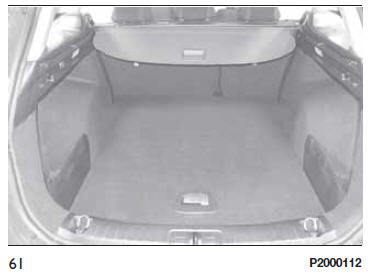

- reinserirlo nel bagagliaio facendo poggiare sul livello superiore 1fig. 60 in modo da rendere piana la soglia del piano di carico fig. 61.
SPONDE LATERALI

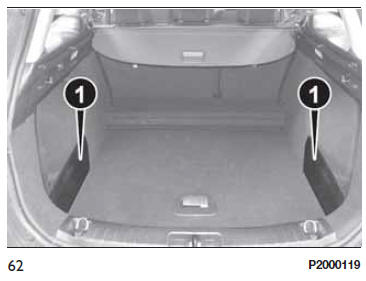

Versione TIPO STATION WAGON Lateralmente al piano di carico sono presenti due sponde 1 (una per lato) fig. 62.
Per rimuoverle dalla sede in cui sono alloggiate è sufficiente sfilarle tirandole verso l'alto.

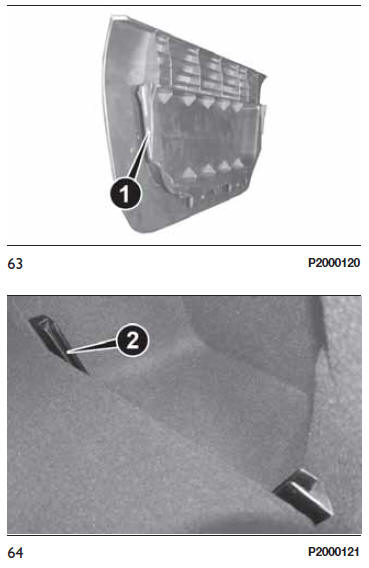

Per inserirle far concidere la parte 1 della sponda fig. 63 con la fessura 2 della sede fig. 64 in cui deve essere posta e farla scorrere verso il basso.
ATTENZIONE Attenzione a non urtare gli
oggetti sul portapacchi aprendo il portellone posteriore del
bagagliaio.
In caso di incidente o di brusche frenate gli oggetti riposti sulla tendina potrebbero essere proiettati all’interno dell’abitacolo, con il rischio di ferire gli occupanti. |
AVVERTENZA Il piano è dimensionato per una capacità massima di peso distribuito pari a 95 kg: non caricare oggetti aventi peso superiore |
