Fiat Tipo: Sistemi di protezione per Bambini
TRASPORTARE BAMBINI IN SICUREZZA
Per la migliore protezione in caso di urto tutti gli occupanti devono viaggiare seduti e assicurati dagli opportuni sistemi di ritenuta, compreso neonati e bambini! Questa prescrizione è obbligatoria, secondo la direttiva 2003/20/CE, in tutti i Paesi membri dell'Unione Europea.
I bambini di statura inferiore a 1,50 metri, fino a 12 anni di età, devono essere protetti con idonei dispositivi di ritenuta e dovrebbero essere alloggiati nei posti posteriori.
Le statistiche sugli incidenti indicano che i sedili posteriori offrono maggiore garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la testa, proporzionalmente più grande e pesante rispetto al resto del corpo, mentre muscoli e struttura ossea non sono completamente sviluppati. Sono pertanto necessari, per il loro corretto trattenimento in caso di urto, sistemi diversi dalle cinture degli adulti, per ridurre al minimo il rischio di lesioni in caso di incidente, frenata o manovra improvvisa.
I bambini devono sedere in modo sicuro e confortevole. Compatibilmente con le caratteristiche dei seggiolini utilizzati, si raccomanda di mantenere il più a lungo possibile (almeno fino a 3-4 anni di età) i bambini in seggiolini orientati contromarcia, in quanto questa è la posizione più protettiva in caso di urto.
La scelta del dispositivo di ritenuta bambino più idoneo da utilizzare va fatta in base al peso ed alle dimensioni del bambino. Esistono differenti tipologie di sistemi di ritenuta bambini, che possono essere fissati alla vettura mediante le cinture di sicurezza, o mediante gli ancoraggi ISOFIX/i-Size.
Si raccomanda di scegliere sempre il sistema di ritenuta più adeguato al bambino; per tale scopo si invita a consultare sempre il Libretto di Uso e Manutenzione fornito con il seggiolino per essere certi che sia del tipo adatto al bambino cui è destinato.

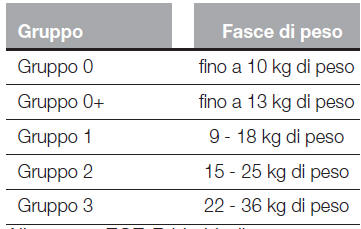

In Europa le caratteristiche dei sistemi di ritenuta bambini sono regolamentate dalla norma ECE-R44, che li suddivide in cinque gruppi di peso:
Alla norma ECE-R44 si è di recente affiancato il regolamento ECE R-129, che definisce le caratteristiche dei nuovi seggiolini i-Size (vedere quanto descritto al paragrafo "Idoneità dei sedili passeggero per l'utilizzo dei seggiolini i-Size" per maggiori informazioni in merito).
Tutti i dispositivi di ritenuta devono riportare i dati di omologazione, insieme con il marchio di controllo, su una targhetta solidamente fissata al seggiolino, che non deve essere assolutamente rimossa.
Nella Lineaccessori MOPAR ® sono disponibili seggiolini bambino adeguati ad ogni gruppo di peso. Si consiglia questa scelta, essendo stati sperimentati specificatamente per le vetture Fiat.
AVVERTENZA Alcuni seggiolini universali necessitano, per poter essere installati correttamente sulla vettura, dell'utilizzo di un accessorio (base) venduto separatamente dal produttore del seggiolino. Pertanto FCA raccomanda di verificare presso il rivenditore, effettuando una prova di montaggio, la possibilità di installare il seggiolino desiderato sulla propria vettura prima di acquistarlo.
INSTALLAZIONE SEGGIOLINO CON LE CINTURE DI SICUREZZA
I seggiolini Universali che si installano con le sole cinture di sicurezza sono omologati sulla base della norma ECE R44 e sono suddivisi in differenti gruppi di peso.
AVVERTENZA Le figure sono solo indicative per il montaggio. Montare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.

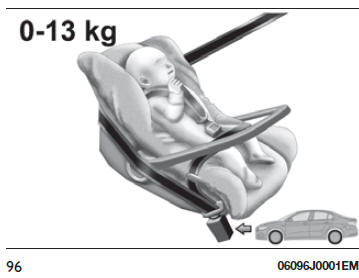

Gruppo 0 e 0+ I bambini fino a 13 kg devono essere trasportati rivolti all’indietro su un seggiolino del tipo raffigurato in fig. 96 che, sostenendo la testa, non induce sollecitazioni sul collo in caso di brusche decelerazioni
Il seggiolino è trattenuto dalle cinture di sicurezza della vettura, come indicato in e deve trattenere a sua volta il bambino con le sue cinture incorporate.

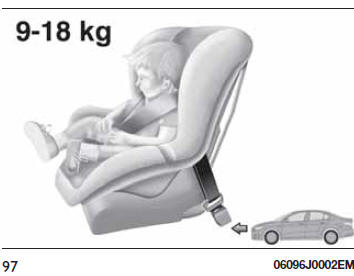

Gruppo 1 A partire dai 9 fino ai 18 kg di peso i bambini possono essere trasportati rivolti in avanti fig. 97.

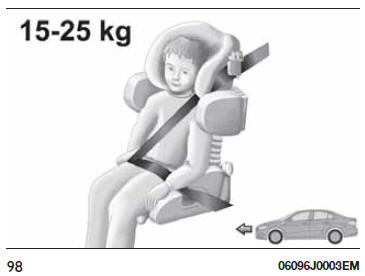

Gruppo 2 I bambini dai 15 ai 25 kg di peso possono essere trattenuti direttamente dalle cinture della vettura fig. 98.
In questo caso i seggiolini hanno la sola funzione di posizionare correttamente il bambino rispetto alle cinture di sicurezza, in modo che il tratto diagonale della cintura di sicurezza aderisca al torace e non al collo e che il tratto orizzontale della cintura di sicurezza aderisca al bacino e non all'addome del bambino
Gruppo 3 Per bambini dai 22 ai 36 kg di peso esistono degli appositi dispositivi di ritenuta che consentono il corretto passaggio della cintura di sicurezza.

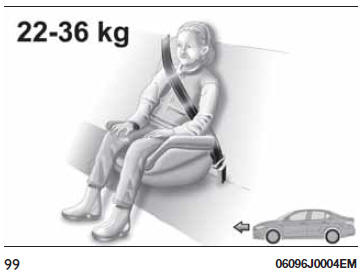

La fig. 99 riporta un esempio di corretto posizionamento del bambino sul sedile posteriore.
Oltre 1,50 m di statura i bambini indossano le cinture come gli adulti.
IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI

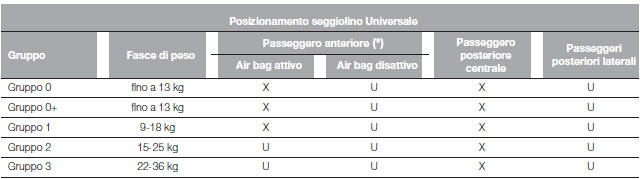

La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della vettura secondo la tabella seguente:
(*)IMPORTANTE: NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di air bag attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo air bag (vedere quanto descritto nel paragrafo "Sistema di protezione supplementare (SRS) - Air bag")
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U
= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il
Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
INSTALLAZIONE DI UN SEGGIOLINO ISOFIX
I posti posteriori esterni della vettura sono dotati di ancoraggi ISOFIX per il montaggio di un seggiolino in modo rapido, semplice e sicuro. Il sistema ISOFIX permette di montare sistemi di ritenuta bambini ISOFIX, senza utilizzare le cinture di sicurezza della vettura, ma vincolando direttamente il seggiolino a tre ancoraggi presenti sulla vettura.
È possibile effettuare la montabilità mista di seggiolini tradizionali ed ISOFIX su posti diversi della stessa vettura.

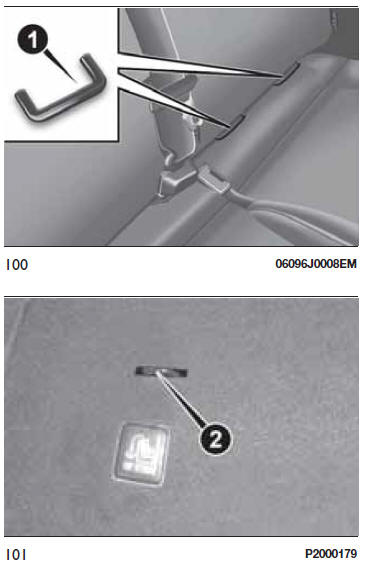

Per installare un seggiolino ISOFIX, agganciarlo ai due ancoraggi metallici 1 fig. 100 ubicati sul retro del cuscino del sedile posteriore, nel punto di incontro con lo schienale, quindi fissare l'aggancio superiore del seggiolino all'apposito ancoraggio 2 fig. 101ubicato dietro lo schienale del sedile.

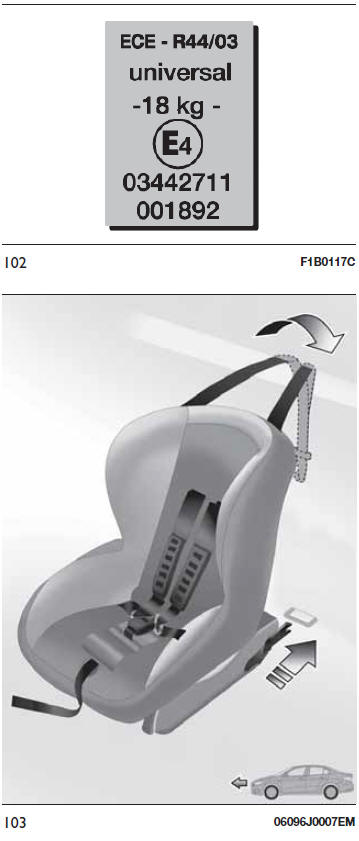

A titolo indicativo in fig. 103 è rappresentato un esempio di seggiolino ISOFIX Universale che copre il gruppo di peso 1.
Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
AVVERTENZA La fig. 103 è solamente indicativa per il montaggio. Montare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino ISOFIX Universale, è possibile usare solo seggiolini omologati ECE R44 "ISOFIX Universal" (R44/03 o aggiornamenti successivi) (vedere fig. 102 ).

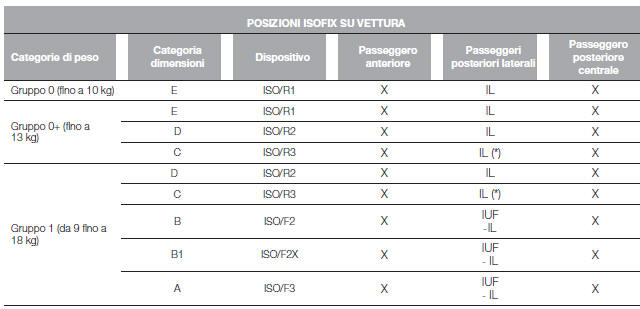

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per
questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di
ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o
"Semi-universale", omologati per questa specifica vettura.
IL (*) È
possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile
anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della
categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di
peso.
IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI i-Size
I posti posteriori esterni della vettura sono omologati per ospitare i seggiolini i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati secondo il regolamento i-Size (ECE R129), assicurano maggiori condizioni di sicurezza per il trasporto di bambini in auto:
- obbligo di trasporto del bambino rivolto contro marcia fino a 15 mesi di età;
- aumento della protezione offerta dal seggiolino in caso di urti laterali;
- incoraggiamento all'utilizzo del sistema ISOFIX per evitare difetti di installazione del seggiolino;
- maggiore efficacia nella scelta del seggiolino, non più in base al peso, ma in base all'altezza del bambino;
- migliore compatibilità tra i sedili della vettura e i seggiolini: i seggiolini i-Size possono essere considerati come dei "Super ISOFIX", nel senso che possono essere installati perfettamente nei posti omologati i-Size, ma possono essere anche installati nelle posizioni omologate ISOFIX (ECE R44).
NOTA I posti della vettura, omologati i-Size sono evidenziati dal simbolo riportato in fig. 104.

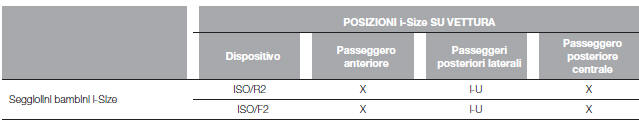

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti
contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per
seggiolini i-Size Universali.

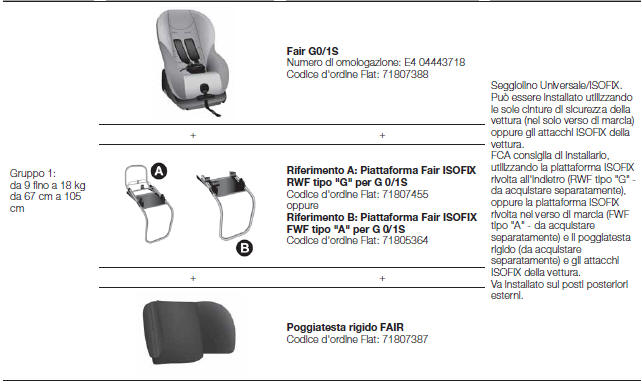

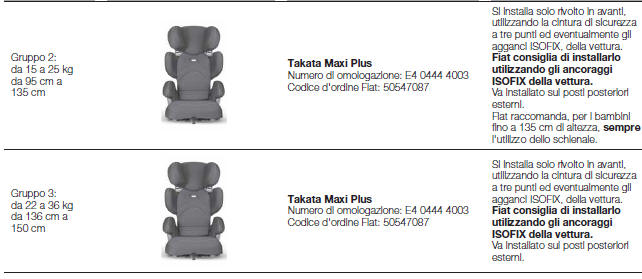

SEGGIOLINI RACCOMANDATI DA FIAT PER LA SUA VETTURA

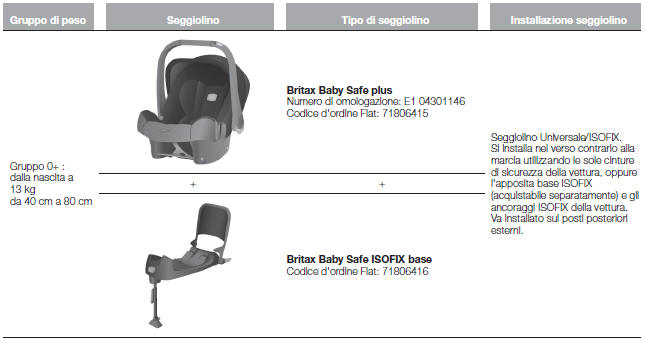

Lineaccessori MOPAR ® propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Principali avvertenze da seguire per trasportare bambini in modo sicuro
- Installare i seggiolini bambini sul sedile posteriore, in quanto questa risulta essere la posizione più protetta in caso d'urto.
- Mantenere il più a lungo possibile il seggiolino nella posizione contromarcia, possibilmente fino a 3-4 anni di età del bambino.
- In caso di disattivazione dell'air bag frontale lato passeggero controllare sempre, tramite l'accensione permanente dell'apposita spia sulla mostrina posizionata sulla plancia portastrumenti, l'avvenuta disattivazione.
- Attenersi scrupolosamente alle istruzioni fornite con il seggiolino stesso. Conservarle nella vettura insieme ai documenti e al presente libretto. Non utilizzare seggiolini usati privi delle istruzioni di uso.
- Ciascun sistema di ritenuta è rigorosamente monoposto; non trasportarvi mai due bambini contemporaneamente.
- Verificare sempre che le cinture di sicurezza non appoggino sul collo del bambino.
- Verificare sempre, con una prova di trazione sul nastro, l'avvenuto aggancio delle cinture di sicurezza.
- Durante il viaggio non permettere al bambino di assumere posizioni anomale o di slacciare le cinture di sicurezza.
- Non permettere al bambino di mettere la parte diagonale della cintura di sicurezza sotto le braccia o dietro la schiena.
- Non trasportare mai bambini in braccio, neppure neonati. Nessuno infatti è in grado di trattenerli in caso di urto.
- Se la vettura è stata coinvolta in un incidente stradale, sostituire il seggiolino per bambini con uno nuovo. Inoltre far sostituire, a seconda della tipologia di seggiolino installato, gli ancoraggi isofix o la cintura di sicurezza alla quale il seggiolino era vincolato.
- Per ciascun seggiolino montato secondo il senso di marcia del veicolo su sedile posteriore esterno, qualsiasi sia il gruppo di peso cui il seggiolino appartiene, deve essere montato dopo aver rimosso l’appoggiatesta del sedile posteriore ove si sta installando il seggiolino stesso. Questo non vale per i seggiolini che sono composti dal solo cuscino (senza schienale): tali seggiolini devono essere installati quando l’appoggiatesta del posto interessato risulta montato.
ATTENZIONE GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato, non disporre sul sedile
anteriore passeggero seggiolini bambino che si montano nel verso
opposto a quello di marcia.
L'attivazione dell'air bag, in caso di urto, potrebbe produrre lesioni mortali al bambino trasportato indipendentemente dalla gravità dell'urto. Si consiglia pertanto di trasportare, sempre, i bambini seduti sul proprio seggiolino sul sedile posteriore, in quanto questa risulta la posizione più protetta in caso di urto. L'obbligo di disattivare l'air bag se si installa un seggiolino bambini rivolto contro marcia è riportato con opportuna simbologia sull'etichetta ubicata sull'aletta parasole. Attenersi sempre a quanto riportato sull'aletta parasole lato passeggero (vedere quanto descritto al paragrafo "Sistema di protezione supplementare (SRS) - Air bag"). Nel caso sia necessario trasportare un bambino sul sedile anteriore lato passeggero con un seggiolino che si monta nel verso contrario di marcia, gli air bag lato passeggero frontale e laterale (Side bag) devono essere disattivati agendo sul Menu principale del sistema Connect (vedere quanto descritto al paragrafo "Sistema di protezione supplementare (SRS) - Air bag", verificandone l'avvenuta disattivazione tramite l'accensione del LED sulla plancia portastrumenti. Inoltre il sedile passeggero dovrà essere regolato nella posizione più arretrata, al fine di evitare eventuali contatti del seggiolino bambini con la plancia. Non movimentare il sedile anteriore o posteriore in presenza di un bambino seduto od alloggiato nell'apposito seggiolino Un montaggio scorretto del seggiolino può rendere inefficace il sistema di protezione. In caso di incidente, infatti, il seggiolino potrebbe allentarsi ed il bambino potrebbe subire lesioni anche letali. Per l'installazione di un sistema di protezione per neonato o per bambino attenersi scrupolosamente alle istruzioni riportate dal Produttore. Quando il sistema di protezione per bambini non viene utilizzato, fissarlo con la cintura di sicurezza oppure mediante gli ancoraggi ISOFIX, oppure rimuoverlo dalla vettura. Non lasciarlo svincolato all'interno dell'abitacolo. In questo modo si evita che, in caso di brusca frenata o di incidente, possa provocare lesioni agli occupanti. Dopo aver installato un seggiolino bambini, non movimentare il sedile: rimuovere sempre il seggiolino prima di eseguire qualsiasi tipo di regolazione. Assicurarsi sempre che il tratto diagonale della cintura di sicurezza non passi sotto le braccia oppure dietro la schiena del bambino. In caso di incidente la cintura di sicurezza non sarà in grado di trattenere il bambino, con il rischio di provocarne lesioni anche mortali. Il bambino deve pertanto sempre indossare correttamente la propria cintura di sicurezza. Non utilizzare lo stesso ancoraggio inferiore per installare più di un sistema di protezione per bambini. Se un seggiolino ISOFIX Universale non è fissato con tutti e tre gli ancoraggi, il seggiolino non sarà in grado di proteggere il bambino in modo corretto. In caso di incidente il bambino potrebbe subire lesioni gravi anche mortali. Montare il seggiolino solo a vettura ferma. Il seggiolino è correttamente ancorato alle staffe di predisposizione quando si percepiscono gli scatti che accertano l'avvenuto aggancio. Attenersi in ogni caso alle istruzioni di montaggio, smontaggio e posizionamento, che il Costruttore del seggiolino è tenuto a fornire con lo stesso. |
