KIA Cee'd: Luci interne (5 porte e wagon)

1.Spegnere il motore.

2.Aprire il portellone.

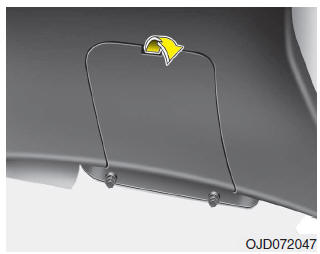

3.Rimuovere il coperchio di accesso usando un cacciavite a lama.

I passi sotto indicati (4~6) valgono solo per veicoli con 5 porte.

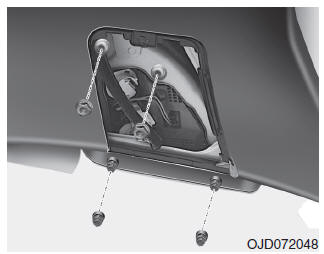

4. Allentare i dadi di fissaggio.

5.Scollegare il connettore di alimentazione.

6.Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

La luce antinebbia posteriore si trova solamente sul lato conducente (per wagon)

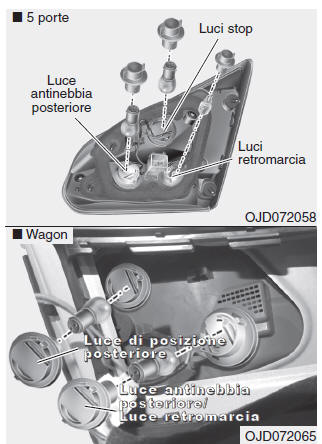

Luce di posizione posteriore o luce di posizione posteriore e luce stop (tipo a lampadina)

7. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.

8. Togliere la lampadina dal portalampada premendo e ruotando in senso antiorario la lampadina finché le sue linguette non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.

9. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.

10. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

11. Montare il coperchio di accesso inserendolo nel relativo foro.

Luce retromarcia e luce antinebbia posteriore (5 porte e wagon) (se in dotazione)

7.Rimuovere il portalampada dal gruppo ruotando il portalampada medesimo in senso antiorario finché le sue linguette non si allineano alle asole ricavate sul gruppo.

8.Estrarre la lampadina dal portalampada.

9.Inserire una lampadina nuova nel portalampada.

10. Installare il portalampada nel gruppo allineando le linguette del portalampada alle asole ricavate sul gruppo e ruotandolo in senso orario.

11. Reinstallare il gruppo ottico sulla carrozzeria del veicolo.

La luce antinebbia posteriore si trova solamente sul lato conducente. (per wagon)
