Toyota Prius: Display e cicalino per il controllo restrizione della potenza del sistema ibrido e controllo freni

Quando il controllo restrizione della potenza del sistema ibrido o il controllo freni sono in funzione, si attiva un cicalino e sul display multi-informazioni viene visualizzato un messaggio per allertare il conducente.

A seconda della situazione, il controllo restrizione della potenza si attiva per limitare l'accelerazione o limitare il più possibile la potenza.

Controllo	Situazione	Display multi-informazioni	Spia ICS OFF	Cicalino
Il controllo restrizione della potenza del sistema ibrido è in funzione (controllo limitazione accelerazione)	L'accelerazione a una determinata velocità o superiore non è possibile.		Non accesa	Segnale acustico breve
Il controllo restrizione della potenza del sistema ibrido è in funzione (controllo per limitare il più possibile la potenza)	È necessario un'azionamento dei freni più efficace del normale		Non accesa
Il controllo freni è in funzione	È necessaria una frenata di emergenza
Il veicolo è fermato dall'attivazione del sistema	Il veicolo viene fermato dopo l'azionamento del controllo freni		Accesa

■ Raggio di rilevamento dei sensori

Il raggio di rilevamento della funzione sonar di distanza intelligente è diverso dal raggio di rilevamento del sonar di distanza .

Pertanto, anche se il sonar di distanza rileva un ostacolo e invia un avviso, il sonar di distanza intelligente potrebbe non entrare in funzione.

■ Funzionamento del sistema

Quando il veicolo viene fermato dall'intervento del sistema, la funzione sonar di distanza intelligente si interrompe e la spia ICS OFF si accende.

■ Ripristino del sistema

Quando la funzione sonar di distanza intelligente viene arrestata dall'intervento del sistema e si desidera ripristinarne il funzionamento, riattivare il sonar di distanza intelligente oppure spegnere e riaccendere l'interruttore di alimentazione. Inoltre, quando il veicolo si sposta e un ostacolo non è più presente nella direzione di marcia del veicolo o quando la direzione di marcia del veicolo cambia (ad esempio quando non si sposta più in avanti ma procede in retromarcia e viceversa), il funzionamento del sistema viene ripristinato automaticamente.

■ Ostacoli non rilevati dai sensori

I seguenti ostacoli potrebbero non essere rilevati dai sensori.

• Oggetti quali persone, abiti e neve, sui quali le onde audio hanno difficoltà a riflettersi.

  (In particolare, le persone potrebbero anche non essere rilevate in base al tipo di abbigliamento che indossano).

• Oggetti non perpendicolari al terreno, oggetti che non si trovano perpendicolari alla direzione di marcia del veicolo, oggetti irregolari oppure ondulati
• Oggetti bassi
• Oggetti sottili, ad esempio cavi, reti, funi e cartelli stradali
• Oggetti estremamente vicini al paraurti

■ Cicalino del sonar di distanza

Indipendentemente dal fatto che il sonar di distanza sia acceso o spento, se la funzione sonar di distanza intelligente non viene arrestata, quando i sensori anteriori o posteriori rilevano un ostacolo e viene eseguito il controllo della frenata, si attiva anche il cicalino del sonar di distanza e viene visualizzata una notifica della distanza approssimativa dall'ostacolo.

■ Situazioni in cui il sistema potrebbe intervenire anche in assenza di rischio di collisione

Nelle seguenti situazioni, il sistema potrebbe intervenire anche in assenza di rischio di collisione.

• Influenza ambientale

• Il veicolo viene guidato su una strada stretta

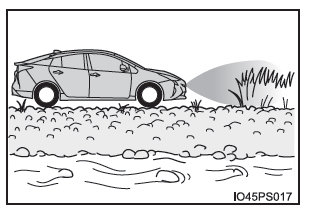

• Il veicolo viene guidato sulla ghiaia o in un'area con erba alta
• Il veicolo viene guidato verso uno striscione o una bandiera, un ramo sospeso o una barriera (come ad esempio quelle utilizzate nei passaggi a livello, caselli di pedaggio e parcheggi).
• È presente un ostacolo sul margine della strada (quando il veicolo viene guidato in una galleria stretta, su un ponte stretto o su una strada stretta)
• Il veicolo viene parcheggiato in parallelo
• Sulla superficie stradale è presente un solco o una buca
• Quando il veicolo viene guidato su una copertura metallica (grata), ad esempio quelle utilizzate per i canali di scolo
• Il veicolo viene guidato su una pendenza ripida
• Il sensore è ricoperto di acqua su una strada allagata

• Influenza meteorologica

• Sul sensore è presente ghiaccio, neve, sporcizia e altro (se rimosso, il sistema ritorna alla normalità)
• Pioggia o acqua intensa colpisce il veicolo
• In caso di cattivo tempo, ad esempio con nebbia, neve o tempeste di sabbia

• Influenza da altre onde audio

• Nelle vicinanze è presente una fonte di onde ultrasoniche, ad esempio l'avvisatore acustico o il sonar di distanza di un altro veicolo, un rilevatore di veicoli, il motore di una motocicletta o i freni pneumatici di veicoli di grandi dimensioni
• Accanto ai sensori sono montati componenti elettronici (ad esempio la targa retroilluminata, soprattutto di tipo fluorescente, luci fendinebbia, un'asta di ingombro passaruota o un'antenna wireless)

• Variazioni nel veicolo

• Il veicolo è notevolmente inclinato
• L'altezza del veicolo è sensibilmente variata a seguito del carico trasportato (il muso del veicolo è sollevato o abbassato)
• La direzione del sensore è cambiata a seguito di una collisione o altro impatto

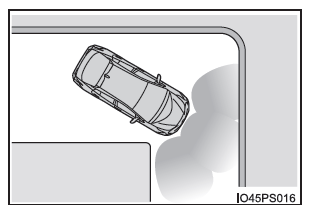

■ Nel caso improbabile che la funzione sonar di distanza intelligente dovesse entrare erroneamente in funzione a un incrocio o altrove

Anche nel caso improbabile che la funzione sonar di distanza intelligente dovesse entrare erroneamente in funzione a un incrocio o altrove, il controllo freni viene disattivato dopo circa 2 secondi, consentendo di avanzare e lasciare la zona. Il controllo freni viene inoltre disattivato anche quando viene premuto il pedale del freno. Se si preme nuovamente il pedale dell'acceleratore, è possibile avanzare e lasciare la zona.

■ Situazioni in cui il sistema potrebbe non funzionare normalmente

Nelle seguenti situazioni, il sistema potrebbe non funzionare normalmente.

• Influenza ambientale

• È presente un ostacolo che non può essere rilevato tra il veicolo e un altro ostacolo che può essere rilevato
• Un ostacolo quale un altro veicolo, una motocicletta, una bicicletta o un pedone si inseriscono davanti al veicolo o spuntano lateralmente.

• Influenza meteorologica

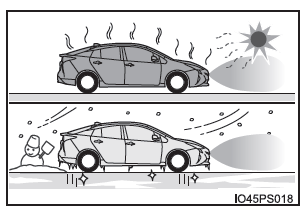

• L'area attorno al sensore è estremamente calda o fredda

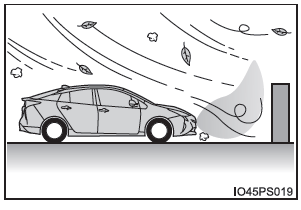

• Il vento è forte
• Sul sensore è presente ghiaccio, neve, sporcizia e altro (se rimosso, il sistema ritorna alla normalità)
• Pioggia o acqua intensa colpisce il veicolo
• In caso di cattivo tempo, ad esempio con nebbia, neve o tempeste di sabbia

• Influenza da altre onde audio

• Nelle vicinanze è presente una fonte di onde ultrasoniche, ad esempio l'avvisatore acustico o il sonar di distanza di un altro veicolo, un rilevatore di veicoli, il motore di una motocicletta o i freni pneumatici di veicoli di grandi dimensioni
• Accanto ai sensori sono montati componenti elettronici (ad esempio la targa retroilluminata, soprattutto di tipo fluorescente, luci fendinebbia, un'asta di ingombro passaruota o un'antenna wireless)

• Variazioni nel veicolo

• Il veicolo è notevolmente inclinato
• L'altezza del veicolo è sensibilmente variata a seguito del carico trasportato (il muso del veicolo è sollevato o abbassato)
• La direzione del sensore è cambiata a seguito di una collisione o altro impatto

■ Sonar di distanza intelligente in funzione mentre il sistema di assistenza al parcheggio intelligente semplice è in funzione

■ Quando si rimuove e si monta la batteria da 12 Volt

È necessario inizializzare il sistema.

Il sistema può essere inizializzato guidando il veicolo in linea retta per 5 secondi o più a una velocità di circa 35 km/h o superiore.

■ Quando sul display multi-informazioni è visualizzato "ICS non disponibile." e la spia ICS OFF lampeggia

• Sul sensore potrebbe essere presente ghiaccio, neve, sporcizia o simili. In questo caso, rimuovere il ghiaccio, la neve, la sporcizia o simili dal sensore e ripristinare il normale funzionamento del sistema.

  Inoltre, potrebbe essere visualizzato un messaggio di allarme alle basse temperature a causa del ghiaccio che si è formato sul sensore e il sensore potrebbe non rilevare gli ostacoli. Quando il ghiaccio si scioglie, il sistema ritornerà alla normalità.

• Se questo messaggio viene visualizzato anche dopo aver rimosso la sporcizia dal sensore o viene visualizzato quando il sensore non era sporco, far controllare il veicolo da un concessionario o un'officina autorizzata Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
• L'inizializzazione del sistema potrebbe non essere stata eseguita dopo aver rimosso e montato la batteria da 12 Volt. Inizializzare il sistema.

■ Quando sul display multi-informazioni è visualizzato "Malfunzionamento ICS.

Recarsi in concessionaria." e la spia ICS OFF lampeggia e si attiva il cicalino Il sistema potrebbe non funzionare correttamente. Far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

AVVISO

■ Per l'uso in piena sicurezza

Non fare affidamento esclusivamente sul sistema. Se ci si affida esclusivamente al sistema, si potrebbe causare un incidente improvviso.

• È responsabilità esclusiva del conducente guidare in maniera sicura. Prestare attenzione alle condizioni circostanti e guidare in modo responsabile e sicuro. La funzione sonar di distanza intelligente può offrire assistenza nel ridurre la gravità degli scontri. Tuttavia, a seconda della situazione potrebbe non funzionare.
• La funzione sonar di distanza intelligente non è un sistema progettato per fermare completamente il veicolo. Inoltre, anche se la funzione sonar di distanza intelligente è in grado di fermare il veicolo, il controllo freni viene annullato dopo circa 2 secondi, quindi premere immediatamente il pedale del freno.

■ Per un corretto funzionamento del sistema

Osservare le seguenti precauzioni relative ai sensori. La mancata osservanza di queste precauzioni potrebbe causare un incorretto funzionamento dei sensori, causando un incidente improvviso.

• Non eseguire interventi quali modifiche, smontaggio o pittura
• Utilizzare esclusivamente parti di ricambio originali
• Non sottoporre l'area attorno ai sensori a urti
• Non danneggiare i sensori e mantenerli sempre puliti

■ Gestione delle sospensioni

Non modificare le sospensioni, poiché variazioni dell'altezza o inclinazioni del veicolo possono impedire ai sensori di rilevare correttamente gli ostacoli, possono causare il mancato funzionamento del sistema o l'attivazione inutile.

NOTA

■ Per evitare guasti del sensore

• Se l'area attorno al sensore è sottoposta a un urto, l'equipaggiamento potrebbe non funzionare correttamente a causa di un guasto del sensore. Far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
• Se si utilizza un getto d'acqua ad alta pressione per lavare il veicolo, non spruzzare l'acqua direttamente sui sensori. I sensori potrebbero non funzionare correttamente se sottoposti a un urto causato da forte pressione dell'acqua.
• Se si utilizza vapore per lavare il veicolo, non dirigere il vapore troppo vicino ai sensori.

  I sensori potrebbero non funzionare correttamente se sottoposti a vapore.

■ Per evitare un azionamento inutile

Nelle seguenti situazioni, disattivare la funzione sonar di distanza intelligente. Il sistema potrebbe intervenire anche in assenza di rischio di scontro.

• Il veicolo viene sottoposto a ispezione o altro su un banco a rulli, un banco dinamometrico, un banco di lavoro o apparecchiature simili.
• Il veicolo viene caricato su una nave, autocarro o altro mezzo di trasporto
• Le sospensioni sono state abbassate o gli pneumatici hanno una dimensione diversa rispetto agli pneumatici originali montati
• L'altezza del veicolo è sensibilmente variata a seguito del carico trasportato (il muso del veicolo è sollevato o abbassato).
• È stato installato un gancio traino di emergenza
