KIA Cee'd: Orientamenti dei fendinebbia anteriori

Le luci fendinebbia anteriori possono essere orientate allo stesso modo dei fari.

Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori. Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il comando del conducente (1) in senso orario o antiorario.

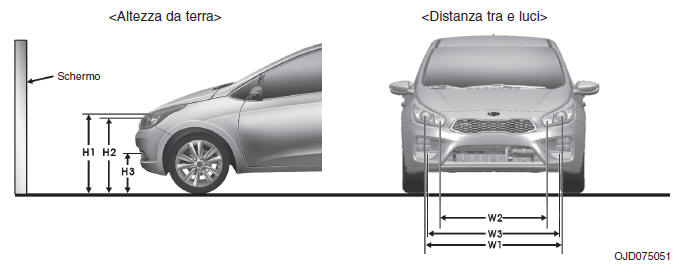

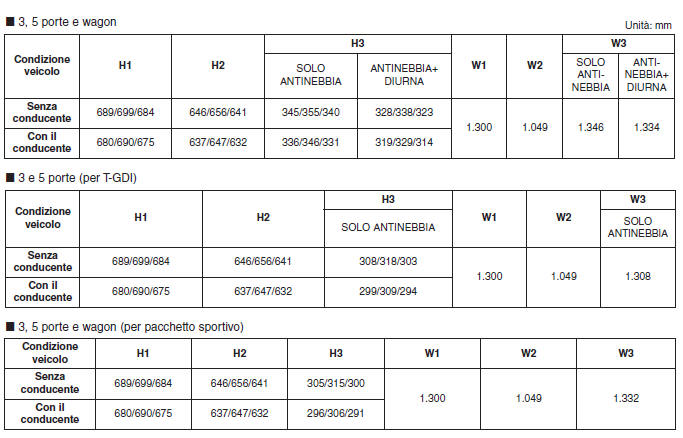

Punto di orientamento

H1: Altezza da terra del punto centrale lampadina faro (anabbaglianti)
H2: Altezza da terra del punto centrale lampadina faro (abbaglianti)
H3: Altezza da terra punto centrale lampadina luce retronebbia
W1: Interasse lampadine fari (anabbaglianti)
W2: Interasse lampadine fari (abbaglianti)
W3: Interasse lampadine luci retronebbia

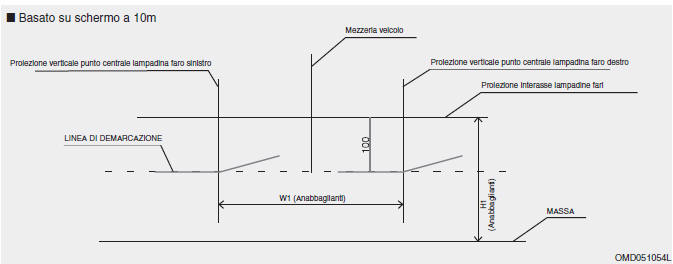

Fari anabbaglianti (lato conducente)

1. Accendere gli anabbaglianti senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

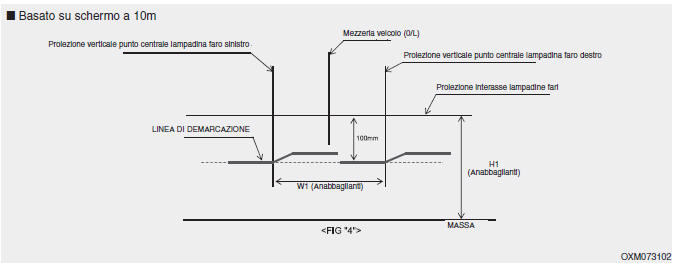

Fari anabbaglianti (Guida a sinistra)

1. Accendere gli anabbaglianti senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

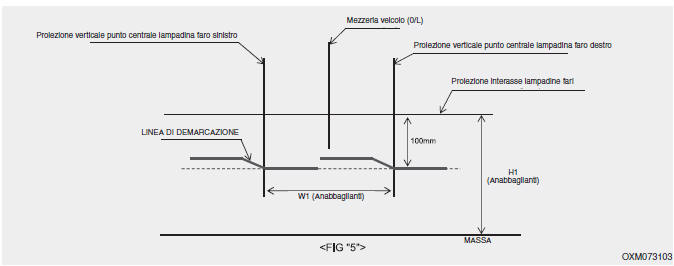

Fari anabbaglianti (Guida a destra)

1. Accendere gli anabbaglianti senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

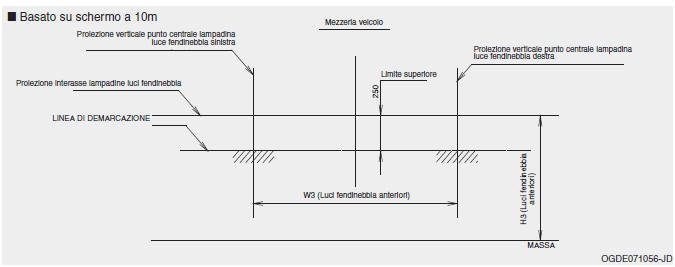

Fari fendinebbia anteriori

1. Accendere le luci retronebbia senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).

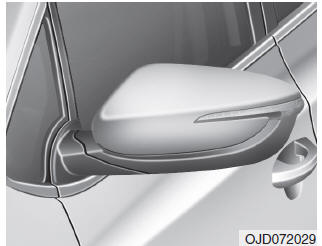

Sostituzione lampadine degli indicatori di direzione laterali

Se la lampadina non funziona, si consiglia di far controllare il sistema da un concessionario autorizzato Kia.
